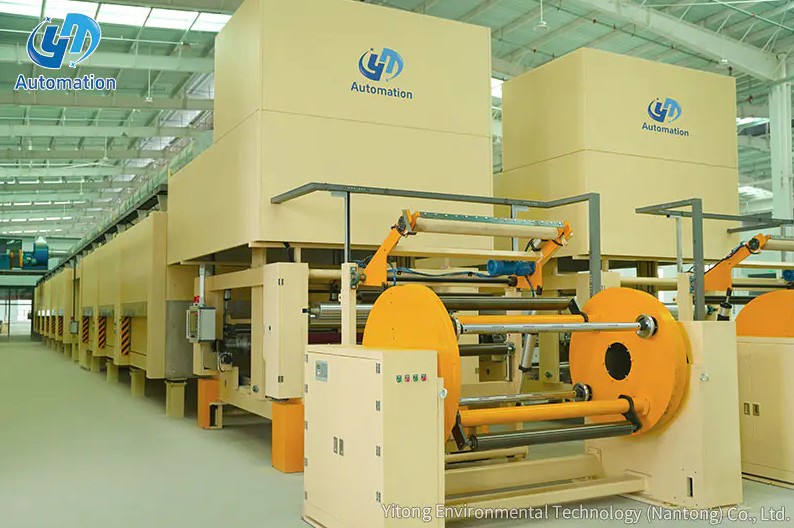

Jak działa odwijak obrotowy?

A Odwijak obrotowy działa poprzez podtrzymywanie zwiniętej rolki materiału na obracającym się wale lub uchwycie, a następnie aktywnie kontroluje prędkość i moment hamowania przykładany do tego wału, gdy dalszy proces ściąga materiał z rolki. Podstawową zasadą jest ciągła kontrola naprężenia: w miarę zmniejszania się średnicy rolki podczas odwijania, ta sama liniowa prędkość wstęgi wymaga coraz mniejszego momentu obrotowego, a system sterowania odwijaka kompensuje to automatycznie, aby utrzymać stabilne, stałe naprężenie wstęgi przez cały okres użytkowania rolki. Yitong Environmental Technology jasno opisuje tę funkcję: odwijak obrotowy w sposób ciągły podaje rolkę materiału do dalszego procesu przetwarzania, drukowania, powlekania lub laminowania z kontrolowaną prędkością i napięciem, obracając rolkę nadrzędną w miarę zużywania się materiału i utrzymując stały posuw wstęgi bez przerw (źródło: Yitong Environmental Technology, What Is a Odwijak obrotowy). Dokładność naprężenia ma znaczenie, ponieważ nierównomierne naprężenie powoduje zmarszczki, pęknięcia, błędy rejestracji i defekty druku, których skorygowanie wymaga czasu i materiału.

Podstawowy problem rozwiązuje odwijak obrotowy

Aby zrozumieć, jak działa odwijak obrotowy, warto zrozumieć problem, który ma on rozwiązać. Procesy produkcyjne oparte na sieci WWW, w tym drukowanie, cięcie wzdłużne, powlekanie, laminowanie i przetwarzanie opakowań elastycznych, wymagają ciągłego przepływu materiału o stabilnym napięciu i wchodzącego do maszyny ze stałą prędkością. Surowiec dostarczany jest w postaci zwiniętej rolki, a zwinięta rolka stanowi podstawowe wyzwanie mechaniczne: w miarę zużywania materiału od zewnętrznej strony rolki do wewnątrz, średnica rolki stale się zmniejsza. Przy stałej prędkości wału rolka o mniejszej średnicy dostarcza mniej wstęgi na obrót. Przy stałym napięciu w prostym układzie hamulcowym napięcie wzrasta wraz ze zmniejszaniem się średnicy, ponieważ ten sam moment hamowania działa teraz na ramię o mniejszym momencie.

Jota Machinery wyjaśnia to bezpośrednio: stojak do rozwijania to znacznie więcej niż uchwyt mechaniczny; jest to starannie zaprojektowany system przeznaczony do podtrzymywania ciężkich rolek typu jumbo, kontrolowania naprężenia w miarę zmniejszania się średnicy rolki i utrzymywania wyrównanej wstęgi na wejściu do dalszych sekcji, przy odpowiedniej konstrukcji zapobiegającej zmarszczkom, pęknięciom i nierównym krawędziom, które kosztują godziny przestojów i spójność produktu (źródło: Jota Machinery, What Is a Unwind Stand). Odwijak obrotowy rozwiązuje ten problem malejącej średnicy poprzez pętlę sterującą wykrywającą średnicę, system sprzężenia zwrotnego rolki tancerskiej lub system pomiaru naprężenia ogniwa obciążnikowego, przy czym każdy z nich w sposób ciągły reguluje moment odwijania, aby kompensować zmieniającą się geometrię rolki.

Podstawowe elementy mechaniczne odwijaka obrotowego

Odwijak obrotowy integruje kilka podsystemów mechanicznych i sterujących, z których każdy pełni określoną funkcję w sekwencji obsługi wstęgi.

Główna rama i system wsparcia rolek

Rama główna stanowi fundament konstrukcyjny, który utrzymuje ciężar rolki macierzystej i wytrzymuje siły dynamiczne generowane podczas ciągnięcia wstęgi, przyspieszania i zwalniania. Podpora walca przyjmuje jedną z dwóch głównych form: konstrukcję z wałkiem, w której wał trzpieniowy jest przewleczony przez rdzeń walca i zablokowany w łożyskach montowanych z boku, lub konstrukcję bezwałową, w której uchwyty hydrauliczne lub mechaniczne wsuwają się do rdzenia walca z każdego końca bez konieczności stosowania wału o pełnej długości. Jota Machinery zauważa, że ​​bezwałowe systemy rewolwerowe są stosowane w przypadku elastycznych folii opakowaniowych, aby zapewnić płynną obsługę rozciągliwych materiałów, podczas gdy konstrukcje oparte na wałkach są bardziej powszechne w przypadku sztywnych folii, papieru i folii, gdzie utrzymanie rdzenia nie stanowi większego problemu (źródło: Jota Machinery, What Is a Unwind Stand). Rolki papieru macierzystego mogą ważyć kilka ton i mieć średnicę przekraczającą 2500 mm, co wymaga wytrzymałej konstrukcji ramy i kontroli naprężenia przy wysokim momencie obrotowym, aby zapewnić bezpieczną obsługę (źródło: Yitong Environmental Technology, What Is a Rotary Unwinder).

Układ hamulcowy lub napędowy

Układ hamulcowy lub napędowy fizycznie steruje obrotem wału walca w odpowiedzi na naciąg wstęgi wywierany przez maszynę znajdującą się dalej. Stosowane są trzy główne technologie uruchamiania.

W pneumatycznych układach hamulcowych ciśnienie powietrza przykładane do hamulca tarczowego lub bębnowego na wale odwijającym wytwarza moment hamowania, który przeciwstawia się ciągnięciu dalszego procesu. Podstawowe podejście mechaniczne wykorzystuje pneumatykę lub sprężyny do zrównoważenia siły obrotowej tancerki lub obrotowego girlandy wstęgowej z hamulcem na wale odwijającym, zgodnie z opisem w Label i Narrow Web w przeglądzie technicznym konfiguracji sprzętu przetwarzającego (źródło: Label and Narrow Web, Rewinds, Unwinds and Splicers). Ciśnienie powietrza jest modulowane przez regulator naprężenia w czasie rzeczywistym, aby skompensować zmniejszającą się średnicę rolki.

W magnetycznych proszkowych układach hamulcowych prąd elektryczny płynący przez sprzęgło wypełnione proszkiem generuje moment hamowania, którego wyjściowy moment obrotowy jest proporcjonalny do przyłożonego prądu. Umożliwia to bardzo płynną, precyzyjną elektronicznie modulację momentu obrotowego bez efektu histerezy, który może wpływać na hamulce mechaniczne.

W konfiguracjach odwijarek napędzanych silnik regeneracyjny aktywnie steruje prędkością wału, a nie tylko przykłada opór hamowania. Dzięki temu odwijak może precyzyjniej obsługiwać rolki o dużej średnicy i dużej bezwładności podczas przyspieszania i zwalniania oraz uczestniczyć w kontroli naprężenia poprzez zmianę prędkości silnika w odpowiedzi na położenie tancerza lub sygnały zwrotne ogniwa obciążnikowego.

Wałek tancerza i wykrywanie napięcia

Wałek tancerski jest elementem, który w sposób najbardziej bezpośredni utrzymuje ciągłą kontrolę napięcia pomiędzy odwijakiem a dalszym procesem. Rolka tancerska to swobodnie pływający wałek, który opiera się na wstędze pomiędzy wałem odwijającym a pierwszą stałą rolką dociskową lub rolką prowadzącą znajdującą się poniżej. Firma Montalvo Corporation opisuje zasadę: wszystkie elementy sterujące naprężeniem tancerza mają rolki lub ramiona napinające, które są wstępnie naprężone w jednym kierunku, a gdy wstęga jest naciągana na rolkę tancerki, porusza się ona w odpowiedzi na wszelkie zmiany jej położenia, przy czym ruch odzwierciedla zmianę naprężenia wstęgi, a czujnik monitoruje to położenie w celu kontrolowania ruchu napędu (źródło: Montalvo Corporation, Dancer Roll Tension Control Basics).

Wałek tancerski pełni jednocześnie funkcję bufora mechanicznego i czujnika. Kiedy dalszy proces ciągnie więcej wstęgi, niż dostarcza odwijak, tancerka opada, a system sterowania reaguje, zmniejszając moment hamowania lub zwiększając prędkość silnika, aby przywrócić zasilanie. Kiedy podaż przewyższa popyt, tancerka podnosi się, a system intensywniej hamuje lub zmniejsza prędkość. Yitong Environmental Technology donosi, że systemy ogniw obciążnikowych, w których przetworniki siły mierzą rzeczywiste napięcie wstęgi na nieruchomym wałku, osiągają dokładność kontroli naprężenia wynoszącą plus minus 1 do 3 procent wartości zadanej w stabilnych warunkach pracy (źródło: Yitong Environmental Technology, What Is a Rotary Unwinder).

System przewodników internetowych

Nawet dobrze nawinięta rolka będzie wykazywać pewne boczne przemieszczanie się wstęgi podczas jej rozwijania z powodu zmian krawędzi, teleskopowego rdzenia lub niespójności szerokości materiału na całej szerokości rolki. System prowadzenia wstęgi koryguje ten problem, wykrywając położenie krawędzi wstęgi lub linii środkowej i zmieniając położenie stojaka odwijającego lub rolki sterującej, aby utrzymać wstęgę wyśrodkowaną na wejściu do dalszego procesu. Bez prowadzenia wstęgi boczne przesunięcie wstęgi spowodowałoby niewspółosiowość w rejestracji druku, nierówne nacięcia i problemy z pokryciem powłoki na całej szerokości wstęgi.

Jak kontrola naprężenia działa przez cały okres eksploatacji rolki

Najbardziej wymagającym technicznie aspektem pracy odwijarki obrotowej jest utrzymanie stałego naprężenia wstęgi od pełnej rolki do prawie pustej rdzenia, ponieważ geometria rolki zmienia się w sposób ciągły, a wraz z nią zmienia się prawidłowy moment hamowania.

Zależność średnicy od momentu obrotowego

Naprężenie wstęgi w niutonach lub funtach określa się na podstawie zależności pomiędzy momentem hamowania przyłożonym do wału odwijającego a bieżącym promieniem rolki. W miarę zmniejszania się średnicy rolki to samo naprężenie wstęgi wymaga coraz mniejszego momentu hamowania, zgodnie z zależnością: naprężenie równa się momentowi podzielonemu przez promień. Układ sterowania utrzymujący stały moment hamowania w miarę zmniejszania się średnicy rolki będzie stopniowo zwiększał naprężenie wstęgi, ostatecznie powodując jej zerwanie. System, który prawidłowo zmniejsza moment obrotowy proporcjonalnie do zmniejszania się średnicy, utrzymuje stałe napięcie przez cały okres użytkowania rolki.

Metody pomiaru średnicy

System sterowania musi znać aktualną średnicę rolki, aby w dowolnym momencie obliczyć prawidłowe polecenie momentu obrotowego. W praktyce stosowane są trzy podejścia. Ultradźwiękowe lub laserowe czujniki średnicy mierzą średnicę rolki bezpośrednio w czasie rzeczywistym i przekazują tę wartość do kontrolera naprężenia. Obliczenia oparte na enkoderze obrotowym wykorzystują zależność pomiędzy obrotami wału i prędkością wstęgi, mierzoną na rolce obrotomierza znajdującej się za nią, do matematycznego obliczenia średnicy rolki bez bezpośredniego pomiaru. Integracja pozycji tancerza wykorzystuje historię pozycji walca tancerskiego w czasie, aby śledzić zużyty materiał i wnioskować o aktualnej średnicy.

W podręczniku inżynierii kontroli naprężenia Mitsubishi Electric określono je jako główne kategorie metod kontroli naprężenia, klasyfikując je jako ręczne, wykrywanie średnicy szpuli w otwartej pętli i sprzężenie zwrotne naprężenia w pętli zamkniętej, przy czym podejście ze sprzężeniem zwrotnym w zamkniętej pętli zapewnia najlepszą dokładność w zastosowaniach związanych z przetwarzaniem przy dużych prędkościach (źródło: Mitsubishi Electric, Kompletny przewodnik dotyczący kontroli naprężenia automatyki fabrycznej).

Strefy naprężenia w pełnej linii

Odwijak obrotowy nie kontroluje napięcia całej linii produkcyjnej. Kontroluje napięcie w strefie odwijania, którą Montalvo Corporation definiuje jako strefę pomiędzy napędem odwijania a pierwszym głównym napędem znajdującym się poniżej (źródło: Montalvo Corporation, Dancer Roll Tension Control Basics). Dalsze strefy przetwarzania i strefy przewijania mają własne pętle kontroli naprężenia. Zadaniem odwijaka jest zapewnienie równomiernie naprężonej wstęgi wchodzącej do pierwszego dolnego chwytu, w którym to momencie kontrola naprężenia przechodzi do systemu sterowania następnej strefy.

Automatyczne łączenie: działanie bez zatrzymywania

W przypadku operacji przetwarzania na dużą skalę zatrzymanie linii produkcyjnej po każdym wyczerpaniu się rolki materiału jest znaczącym źródłem odpadów i utraty produktywności. Przywrócenie prasy do stanu wyjściowego i przyspieszenia po zatrzymaniu pochłania materiał i czas, a odpady powstające podczas ponownego uruchamiania zwiększają bezpośrednio koszty produkcji. Zautomatyzowany system łączenia na odwijarce obrotowej eliminuje te zatrzymania, łącząc koniec kończącej się rolki z przednią krawędzią nowej rolki, podczas gdy linia kontynuuje pracę z prędkością produkcyjną.

Firma Paper, Film and Foil Converter opisuje najlepsze praktyki dla tego procesu: śledzenie lokalizacji złącza od rozwinięcia do nawinięcia w miarę jego postępu przez kolejne etapy przetwarzania, zastosowanie funkcji wykrywania rdzenia w celu zminimalizowania pozostałości wstęgi na kończącej się rolce, uproszczenie przygotowania złącza w celu zapewnienia spójnej pozycji złącza oraz wykorzystanie technologii rolki pasterskiej z elektromechanicznym mechanizmem wyzwalania w celu zminimalizowania odbijania się pasty i zapewnienia dokładnego kontaktu z rolką produktu (źródło: Paper Film and Foil Converter, Efficiency in Winding and Odwijanie). Prawidłowo wykonane automatyczne złącze jest w zasadzie niewidoczne dla dalszego procesu, ponieważ wałek tancerski absorbuje krótkotrwałe napięcie przejściowe podczas procesu łączenia.

Branże i materiały, w których stosowane są odwijaki obrotowe

Odwijaki obrotowe pojawiają się wszędzie tam, gdzie nawinięta rolka materiału stanowi wkład do ciągłego procesu produkcyjnego.

1. Produkcja papieru i bibuły, gdzie rolki macierzyste mogą ważyć kilka ton i mieć średnicę przekraczającą 2500 mm, wymagającą wytrzymałej konstrukcji ramy i układów hamulcowych o wysokim momencie obrotowym do zasilania linii cięcia wzdłużnego, arkuszowania, powlekania i drukowania (źródło: Yitong Environmental Technology, What Is a Rotary Unwinder)
2. Elastyczne przetwarzanie opakowań, w którym folia z tworzywa sztucznego, folia aluminiowa, papier i wstęgi laminatu są podawane do maszyn do produkcji torebek, linii formowania, napełniania, zgrzewania i pras do laminowania przy precyzyjnie kontrolowanym napięciu w celu utrzymania dokładności wymiarowej podczas operacji zgrzewania
3. Przetwarzanie etykiet i drukowanie na wąskiej wstędze, przy czym przetwarzanie etykiet i wąskiej wstęgi opiera się na odwijakach na początku prasy i nawijakach na końcu, przy czym kontrola naprężenia jest bezpośrednio połączona z jakością rejestracji druku w całym cyklu (źródło: Etykieta i wąska wstęga, przewijanie i odwijanie)
4. Rolki papieru termicznego i etykiet, które odwijają się z hamulcem lub bez wału ze stabilnym naprężeniem, są zalecane w celu zapewnienia stałej jakości druku na rolkach o różnej twardości rdzenia i gęstości nawinięcia (źródło: Jota Machinery, What Is a Unwind Stand)
5. Folie metalowe i laminaty, w przypadku których automatyczna kontrola naprężenia zapobiega marszczeniu lub rozrywaniu cienkich warstw o niskim wydłużeniu, gdzie nawet krótkie skoki naprężenia powodują nieodwracalne uszkodzenia wstęgi
6. Produkcja włóknin, gdzie linie produktów higienicznych, mediów filtracyjnych i geotekstyliów wykorzystują odwijaki obrotowe do podawania szerokich rolek na etapy przetwarzania przy kontrolowanym napięciu bez zniekształcania struktury tkaniny

Kluczowe dane techniczne, które należy ocenić przy wyborze odwijarki obrotowej

Dopasowanie specyfikacji odwijarki obrotowej do wymagań aplikacji decyduje o tym, czy zapewnia ona stałą, bezproblemową pracę, czy też staje się źródłem ciągłej zmienności napięcia i przestojów.

Ytinte Odwijak obrotowy został zaprojektowany z myślą o spełnieniu pełnego zakresu wymagań specyfikacji w zastosowaniach związanych z papierem, folią, folią i włókniną, łącząc precyzyjną kontrolę naprężenia z solidną konstrukcją ramy i prowadzeniem wstęgi, aby zapewnić spójne, stabilne podawanie wstęgi do dalszych procesów przetwarzania i drukowania.
