Jak działa linia do impregnacji?

An Linia do impregnacji działa poprzez systematyczne wypełnianie pustek powietrznych w uzwojeniach, cewkach lub innych porowatych elementach silnika elektrycznego lakierem lub żywicą, a następnie utwardzanie tego materiału wypełniającego w stałą masę izolacyjną. Proces przebiega według określonej sekwencji: wstępne podgrzanie uzwojenia w celu usunięcia wilgoci i otwarcia szczelin między przewodnikami, nałożenie środka impregnacyjnego metodą zanurzeniową, kroplową lub podciśnieniową, umożliwienie całkowitego wniknięcia środka, a następnie utwardzanie w piecu piekarniczym w celu usieciowania żywicy w twardy, pozbawiony pustych przestrzeni system izolacyjny. NACH Engineering potwierdza, że ​​linie impregnacyjne są standardowym wyposażeniem w przemyśle silników i generatorów, stosowanym do impregnacji cewek silników i generatorów LT i HT lakierami lub żywicami w celu poprawy rezystancji izolacji, poprawy ogólnej wydajności, zwiększenia trwałości podzespołów oraz że proces ten jest obecnie uważany za obowiązkowy w przemyśle elektrycznym (źródło: NACH Engineering, Resin Impregnation for Motor and Generator Industry). Najbardziej krytycznym rezultatem prawidłowo obsługiwanej linii impregnacyjnej jest system izolacji niemal pozbawiony pustych przestrzeni co zapobiega wnikaniu wilgoci, zmniejsza wibracje cewki i znacznie wydłuża żywotność elementu elektrycznego.

Dlaczego impregnacja jest konieczna w przypadku uzwojeń elektrycznych

Zanim linia impregnacyjna przetworzy uzwojenie, przestrzenie pomiędzy poszczególnymi drutami przewodzącymi w szczelinach cewki wypełniane są powietrzem. Powietrze jest złym przewodnikiem ciepła i słabym izolatorem elektrycznym w podwyższonych temperaturach i nie zapewnia żadnego mechanicznego połączenia pomiędzy poszczególnymi drutami uzwojenia. Rezultatem jest uzwojenie, które od pierwszego dnia pracy przegrzewa się, wibruje wewnętrznie i jest podatne na zwarcia spowodowane wilgocią.

Przewodnik techniczny Germana Motor wyjaśnia konkretną poprawę wydajności, jaką zapewnia impregnacja: wypełnianie szczelin w uzwojeniach cewki i łączenie drutów ze sobą oraz z otaczającymi materiałami izolacyjnymi, poprawia jednocześnie wytrzymałość elektryczną, właściwości mechaniczne, przewodność cieplną i właściwości ochronne (źródło: Germana Motor, powinieneś wiedzieć o lakierze impregnacyjnym do uzwojeń silnika). Dokumentacja procesu Godfreya i Winga dodaje dodatkową zaletę w zakresie antywibracji: najczęstszym trybem awarii w silnikach jest ścieranie spowodowane wibracjami, które powoduje zużycie i otarcia, które ostatecznie powodują awarię dielektryczną uzwojenia, a całkowite hermetyzacja uzwojenia żywicą impregnacyjną działa jak klej pomiędzy pasmami silnika, redukując wibracje cewki i generowane przez nie zużycie (źródło: Godfrey and Wing, Understanding How Vacuum Pressure Impregnation VPI Works).

Patent na impregnację lakierem cewki stojana opisuje podstawowe ryzyko, które sprawia, że ​​proces ten jest niezbędny: w silnikach używanych w wilgotnym środowisku, takich jak silniki sprężarek w lodówkach lub klimatyzatorach, płyn zawierający wilgoć może stykać się z uzwojeniem cewki i powodować zwarcia, jeśli powierzchnia uzwojenia nie jest izolowana, co może spowodować awarię silnika lub pożar (źródło: patent USPTO 12542473, Metoda impregnacji lakieru uzwojenia stojana). Linia do impregnacji to system przemysłowy, który nakłada i utwardza ​​powłokę ochronną w sposób ciągły i w wielkości produkcyjnej.

Trzy główne metody impregnacji stosowane na liniach produkcyjnych

Linia impregnacji jest skonfigurowana w oparciu o jedną z trzech podstawowych metod impregnacji, z których każda jest dostosowana do różnych rozmiarów silników, wielkości produkcji i wymagań dotyczących wydajności izolacji.

Impregnacja powodziowa (zanurz i upiecz)

Metoda zanurzania i pieczenia polega na zanurzeniu podgrzanego uzwojenia silnika bezpośrednio w zbiorniku z lakierem, pozwala mu namoczyć aż do wypełnienia dostępnych pustych przestrzeni, wycofuje uzwojenie, umożliwia spuszczenie nadmiaru lakieru, a następnie wypala zespół w piecu do utwardzania. NACH Engineering opisuje tę konfigurację: system impregnacji zalewowej składa się ze zbiornika do przechowywania lakieru do przechowywania w chłodni i komory zanurzeniowej, z uzwojeniami silnika zamontowanymi w konstrukcji koszowej i przechowywanymi w zbiorniku zanurzeniowym (źródło: NACH Engineering, Resin Impregnation for Motor and Generator Industry). Metoda ta jest odpowiednia dla silników niskonapięciowych o niskich wartościach znamionowych oraz do zastosowań, w których wymagania dotyczące izolacji są umiarkowane. Jego ograniczeniem jest głębokość penetracji: sama grawitacja i działanie kapilarne nie są w stanie skutecznie wprowadzić lakieru w głębokie szczeliny i ciasne przestrzenie większych lub bardziej złożonych uzwojeń.

Impregnacja próżniowo-ciśnieniowa (VPI)

Impregnacja próżniowo-ciśnieniowa jest metodą o najwyższej wydajności i najczęściej stosowaną na nowoczesnych liniach impregnacji silników średniego i wysokiego napięcia. HECO opisuje sekwencję procesu: wstępnie podgrzany stojan lub wirnik jest opuszczany do komory ciśnieniowej VPI i zasysana jest próżnia; do komory wprowadza się żywicę zawierającą zero procent rozpuszczalników; stosuje się ciśnienie; a zanurzona jednostka zostaje dokładnie zaimpregnowana żywicą, uzyskując: Grubość żywicy izolacyjnej o grubości od 4 do 5 milimetrów i system izolacji pozbawiony prawie pustych przestrzeni (Źródło: HECO, Izolujące silniki elektryczne: VPI lub lakier zanurzeniowy). Dokumentacja procesu MES Singapore przedstawia sekwencję krok po kroku: podgrzej uzwojenie, opuść je do komory ciśnieniowej, uszczelnij komorę, wyciągnij próżnię, pozwól, aby bezrozpuszczalnikowa żywica epoksydowa przepłynęła ze zbiornika z żywicą do komory, aż uzwojenie zostanie całkowicie zanurzone, zastosuj ciśnienie do momentu intensywnego zaimpregnowania uzwojenia, wyjmij z komory i piecz, aż żywica całkowicie utwardzi się (źródło: MES Singapore, VPI: Dlaczego izolacja jest ważna dla uzwojeń silnika).

Etap próżniowy jest krytyczny, ponieważ usuwa resztkowe powietrze z każdej pustej przestrzeni w uzwojeniu, zanim dostanie się żywica. Bez tego etapu uwięzione powietrze tworzy pęcherzyki w utwardzonej żywicy, które stają się miejscami wyładowań niezupełnych i ewentualnego uszkodzenia izolacji pod napięciem roboczym. Firma Dreisilker Electric Motors potwierdza, że ​​pojemność jest monitorowana podczas cyklu VPI w celu ustalenia, czy wypełnienie żywicą jest akceptowalne przed zamknięciem cyklu, co zapewnia mierzalny wskaźnik jakości wbudowany bezpośrednio w proces (źródło: Dreisilker Electric Motors, 4 Types of Motor Uzwojenie Metody).

Impregnacja kroplowa (rotacyjna).

Metoda strumieniowa, zwana także impregnacją obrotową, podczas podgrzewania obraca stojan wokół osi poziomej, a podczas jego obrotu kapie żywica na końce uzwojenia. Techniczny opis procesu Lamnowa wyjaśnia mechanizm penetracji: lakier kapie na końce uzwojenia i penetruje wewnętrzne uzwojenia i szczeliny pod wpływem połączonego działania grawitacji, działania kapilarnego i siły odśrodkowej generowanej przez obrót (źródło: Lamnow, Six Motor Winding Impregnating Varnishing Metodas). NACH Engineering potwierdza, że ​​tę metodę stosuje się w przypadku szybkich cykli produkcyjnych przy minimalnych stratach żywicy lub bez nich, dzięki czemu szczególnie nadaje się do produkcji na dużą skalę mniejszych, znormalizowanych silników, gdzie głównym problemem produkcyjnym jest wydajność (źródło: NACH Engineering, Resin Impregnation for Motor and Generator Industry).

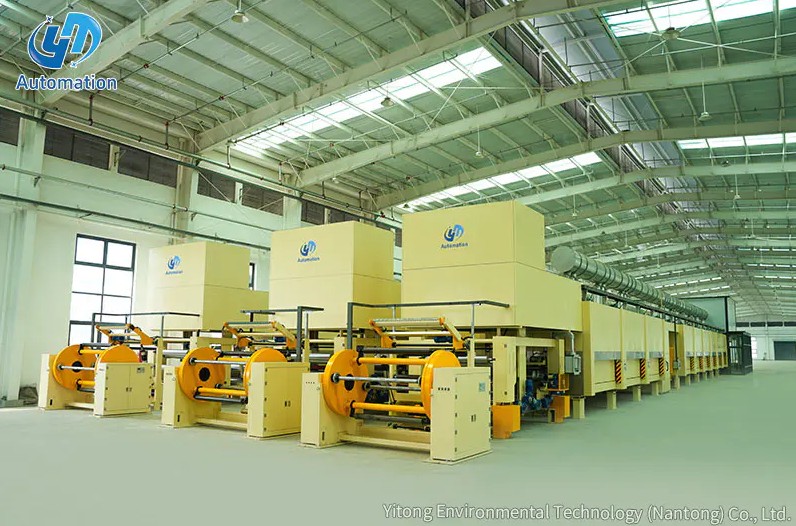

Jak zbudowana jest kompletna linia do impregnacji

Linia do impregnacji produkcyjnej integruje wiele kolejnych stanowisk procesowych w system przetwarzania ciągłego lub wsadowego. Każde stanowisko pełni określoną funkcję w ogólnej sekwencji zabiegu.

Stacja podgrzewania

Pierwsza stacja podgrzewa uzwojenie silnika lub zespół cewek do określonej temperatury, zanim trafią one do medium impregnacyjnego. Podgrzewanie wstępne spełnia dwie funkcje: usuwa wilgoć resztkową z uzwojenia, która w przeciwnym razie zapobiegałaby przyleganiu żywicy i tworzyła puste przestrzenie w utwardzonej izolacji, oraz zmniejsza lepkość żywicy w kontakcie, poprawiając penetrację w wąskich szczelinach między przewodnikami. Dokumentacja procesu VPI firmy MES Singapore potwierdza, że ​​wstępne podgrzewanie uzwojenia jest podstawowym pierwszym krokiem, zanim uzwojenie wejdzie do komory impregnacyjnej (źródło: MES Singapore, VPI: Dlaczego izolacja jest ważna dla uzwojeń silnika). Germana Motor potwierdza, że ​​podstawowe wymagania dotyczące lakieru impregnacyjnego obejmują niską lepkość i wysoką zawartość części stałych, szczególnie w celu zapewnienia dobrej penetracji i nałożenia powłoki, oraz że etap podgrzewania ułatwia to poprzez podgrzewanie powierzchni metalowych, z którymi styka się żywica (źródło: Germana Motor, Lakier impregnacyjny do uzwojeń silnika).

Stacja Impregnacji

Stanowisko impregnacji stanowi rdzeń linii. W przypadku linii VPI jest to szczelny zbiornik ciśnieniowy wyposażony w przyłącza pompy próżniowej, system przesyłu żywicy podłączony do oddzielnego zbiornika magazynującego żywicę o kontrolowanej temperaturze oraz oprzyrządowanie do kontroli ciśnienia. W przypadku linii do impregnacji strużkowej jest to urządzenie obrotowe z kontrolowanym układem dysz kroplowych i tacą wychwytującą, która recyrkuluje nadmiar żywicy. W przypadku linii zanurzeniowych jest to zbiornik zanurzeniowy z kontrolą poziomu i umieszczonym nad nim stojakiem drenażowym. W opisie instalacji firmy NACH Engineering zauważono, że w przypadku systemów VPI żywicę można wtłaczać pod dodatkowym ciśnieniem w celu lepszej penetracji, a po określonym czasie żywica jest przenoszona z powrotem do zbiornika magazynowego i przechowywana w niskich temperaturach, aby zachować jej żywotność (źródło: NACH Engineering, Resin Impregnation for Motor and Generator Industry).

Stacja drenażowa i żelująca

Po impregnacji uzwojenie jest wyjmowane z medium i umieszczane w taki sposób, aby nadmiar żywicy mógł spłynąć przed utwardzaniem w piecu. W liniach do impregnacji strumieniowej stanowisko to często obejmuje krótki etap ogrzewania żelującego, który częściowo utwardza ​​powierzchnię żywicy, aby zapobiec kapaniu i opadaniu podczas transportu do pieca do utwardzania. Właściwa kontrola drenażu i żelowania zapobiega tworzeniu się kałuż żywicy wokół końcówek uzwojenia, które wymagałyby usunięcia po utwardzeniu i mogłyby mieć wpływ na tolerancje wymiarowe.

Piec do utwardzania

Piec do utwardzania kończy sieciowanie żywicy impregnacyjnej do jej ostatecznego stanu stałego. Profile czasu i temperatury w piecu są określone przez producenta żywicy i muszą być dokładnie przestrzegane, ponieważ podutwardzanie pozostawia nieusieciowaną żywicę, która pozostaje krucha i nie działa prawidłowo, natomiast nadmierne utwardzanie może spowodować uszkodzenie termiczne materiałów izolacyjnych uzwojenia sąsiadujących z żywicą. Specyfikacja Germana Motor dotycząca wymagań dotyczących utwardzania lakieru impregnacyjnego obejmuje szybkie utwardzanie, niską temperaturę i dobre schnięcie wewnętrzne, jako trzy kluczowe cechy, jakich wymaga linia produkcyjna od systemu żywic (źródło: Germana Motor, Lakier impregnacyjny do uzwojeń silnika).

Rodzaje lakierów i żywic stosowanych na liniach impregnacyjnych

Układ chemiczny zastosowany w procesie impregnacji decyduje o głębokości penetracji, szybkości utwardzania, jakości wypełnienia pustych przestrzeni oraz klasie termicznej gotowej izolacji. Na nowoczesnych liniach impregnacyjnych stosowane są dwie główne kategorie.

Lakiery impregnacyjne na bazie rozpuszczalników

Lakiery na bazie rozpuszczalników zawierają aktywne składniki żywicy rozpuszczone w rozpuszczalniku organicznym, który odparowuje podczas utwardzania. W przeglądzie technicznym Germana Motor wskazano, że lakiery impregnacyjne na bazie rozpuszczalników zapewniają dobrą stabilność podczas przechowywania, penetrację i właściwości błonotwórcze przy stosunkowo niskim koszcie, ale wymagają dłuższego czasu impregnacji i wypalania, a pozostałości rozpuszczalników mogą tworzyć puste przestrzenie w impregnowanym materiale, podczas gdy odparowujące rozpuszczalniki przyczyniają się do zanieczyszczenia środowiska (źródło: Germana Motor, Lakier impregnacyjny do uzwojeń silnika). Lakiery te stosowane są głównie do silników niskonapięciowych i uzwojeń elektrycznych, gdzie wymagania eksploatacyjne są umiarkowane.

Żywice impregnujące niezawierające rozpuszczalników

Żywice niezawierające rozpuszczalników są preferowanym wyborem w przypadku nowoczesnych linii VPI i zastosowań o wysokiej wydajności. Germana Motor potwierdza, że ​​niezawierające rozpuszczalników lakiery impregnacyjne utwardzają się szybko przy krótkim czasie impregnacji i wypalania, eliminują szczeliny powietrzne w impregnowanych częściach izolacyjnych, nie pozostawiając pustych przestrzeni po rozpuszczalniku i zapewniają lepszą spójność, parametry elektryczne i mechaniczne niż ich alternatywy na bazie rozpuszczalników, dlatego są szeroko stosowane w zastosowaniach wysokiego napięcia (źródło: Germana Motor, Lakier impregnacyjny do uzwojeń silnika). HECO określa, że ​​żywica stosowana w systemach VPI zawiera zero procent rozpuszczalników, tworząc izolację pozbawioną pustych przestrzeni, która definiuje przewagę procesu VPI (źródło: HECO, Insulated Electric Motors: VPI lub Varnish Dip).

Branże i zastosowania wykorzystujące linie do impregnacji

Linie impregnacyjne służą do dowolnego procesu produkcyjnego lub naprawczego, podczas którego wytwarza się lub regeneruje uzwojenia i cewki elektryczne do pracy pod napięciem elektrycznym.

1. Produkcja silników elektrycznych: stojany i wirniki silników indukcyjnych, silników z magnesami trwałymi i serwomotorów we wszystkich mocach znamionowych są impregnowane przed ostatecznym montażem w celu uzyskania znamionowej klasy izolacji i wytrzymałości dielektrycznej
2. Produkcja generatorów: uzwojenia stojana dużych generatorów do urządzeń wytwarzających energię są przetwarzane za pomocą linii VPI w celu uzyskania izolacji pozbawionej pustych przestrzeni wymaganej przy średnich i wysokich napięciach roboczych
3. Produkcja transformatorów: uzwojenia transformatora są impregnowane w celu wyeliminowania wilgoci, poprawy odprowadzania ciepła z przewodnika do rdzenia i zwiększenia stabilności mechanicznej w obliczu sił zwarciowych (źródło: Godfrey and Wing, VPI for Transformers: Improving Reliability)
4. Warsztaty naprawy silników: silniki przezwajane wymagają impregnacji po wymianie uzwojenia, aby przywrócić integralność izolacji, przy czym VPI jest stosowany w silnikach średniego napięcia, a metoda zanurzania i pieczenia stosowana jest w mniejszych jednostkach niskiego napięcia (źródło: MES Singapore, VPI: Dlaczego izolacja jest ważna dla uzwojeń silnika).
5. Produkcja silników sprężarek i urządzeń: silniki używane w wilgotnych środowiskach, takich jak sprężarki lodówek i klimatyzatorów, wymagają impregnacji lakierem, aby zapobiec zwarciu cewki w wyniku kontaktu z wilgocią (źródło: patent USPTO 12542473, Metoda impregnacji lakieru uzwojenia cewki stojana).

Wskaźniki jakości prawidłowo obsługiwanej linii impregnacyjnej

Prawidłowo zaprojektowana i obsługiwana linia impregnacyjna daje wymierne efekty jakościowe, które można zweryfikować na każdym obrobionym uzwojeniu, zanim opuści ono linię.

1. Pomiar rezystancji izolacji: rezystancja w megaomach od uzwojenia do uziemienia powinna po utwardzeniu spełniać lub przekraczać określone minimum dla klasy izolacji; poprawa rezystancji izolacji w porównaniu do uzwojenia nieimpregnowanego potwierdza, że puste przestrzenie powietrzne zostały zastąpione żywicą stałą
2. Monitorowanie pojemności podczas VPI: Firma Dreisilker Electric Motors potwierdza, że pojemność jest monitorowana podczas cyklu VPI w celu ustalenia, czy wypełnienie żywicą jest akceptowalne przed zakończeniem cyklu, ponieważ zwiększenie pojemności wskazuje na stopniowe wypełnianie uzwojenia żywicą (źródło: Dreisilker Electric Motors, 4 rodzaje metod izolacji uzwojenia silnika).
3. Kontrola wzrokowa pod kątem pokrycia powierzchni i braku nieutwardzonych mokrych plam, nagromadzeń kropel na końcach uzwojeń i obszarów gołych przewodów, które wskazują na niepełną penetrację
4. Test wytrzymałości dielektrycznej przy napięciu znamionowym po utwardzeniu, potwierdzający, że system izolacji może wytrzymać napięcie robocze bez awarii

Ytinte Linia do impregnacji Seria została zaprojektowana tak, aby zapewniać spójne, powtarzalne wyniki w zakresie tych wskaźników jakości, łącząc precyzyjną kontrolę temperatury na etapach podgrzewania i utwardzania, programowalne zarządzanie cyklem impregnacji oraz systemy obsługi żywicy, które utrzymują właściwości materiału przez całą operację produkcyjną.
