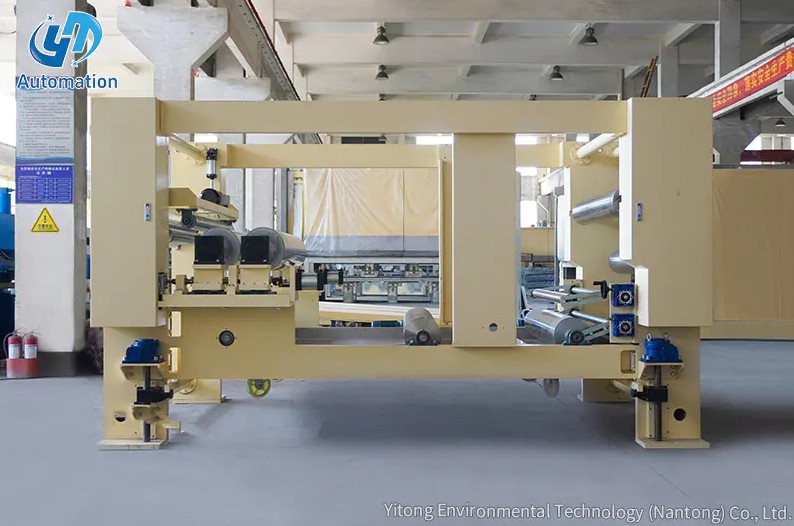

Jak działa jednoetapowa stacja impregnacji

Jednoetapowa stacja impregnacji działa poprzez połączenie aplikacji próżniowej, dozowania żywicy i drenażu w jeden ciągły, zautomatyzowany cykl w jednej szczelnej komorze, eliminując potrzebę przenoszenia detali pomiędzy oddzielnymi stanowiskami na każdym etapie procesu. To zintegrowane podejście zapewnia równomierne wnikanie żywicy w uzwojenia lub cewki w warunkach kontrolowanej próżni, a następnie odprowadza nadmiar materiału przed przejściem części do utwardzania, a wszystko to bez naruszania uszczelnienia procesu, które utrzymuje stałą jakość impregnacji. Dane produkcyjne powszechnie stosowane w produkcji komponentów elektrycznych pokazują, że jednokomorowe systemy impregnacji mogą skrócić czas cyklu o do 30 do 40 proc w porównaniu do procesów wielostanowiskowych, które wymagają ręcznego przenoszenia pomiędzy etapami próżni, zanurzania i drenażu.

Podstawowa sekwencja procesu

Jednoetapowy proces impregnacji przebiega według określonej sekwencji w pojedynczej komorze, umożliwiając każdemu etapowi przejście bezpośrednio do następnego bez zakłócania środowiska próżniowego, co zapewnia dokładną penetrację żywicy.

Podstawowe etapy procesu

• Początkowe zastosowanie próżni usuwa powietrze i wilgoć uwięzione w strukturze uzwojenia lub cewki
• Żywicę wprowadza się do komory, utrzymując lub regulując warunki próżniowe w celu umożliwienia głębokiej penetracji
• Nadmiar żywicy jest odprowadzany z komory przed wyjęciem części w celu utwardzenia

Dobrze zaprojektowany Jednoetapowa stacja impregnacji zarządza całą tą sekwencją poprzez zautomatyzowane sterowanie zaworami i pompami, ograniczając konieczność interwencji operatora w porównaniu z tradycyjnymi konfiguracjami do impregnacji wielozbiornikowej.

Dlaczego aplikacja próżniowa ma znaczenie przed wprowadzeniem żywicy?

Początkowy etap próżni ma kluczowe znaczenie dla jakości impregnacji, ponieważ kieszenie powietrzne uwięzione w strukturach uzwojenia mogą uniemożliwić całkowite wniknięcie żywicy do cewki, pozostawiając puste przestrzenie, które pogarszają właściwości izolacji elektrycznej.

Jak próżnia usuwa uwięzione powietrze

To podejście polegające przede wszystkim na podciśnieniu odróżnia właściwą impregnację od zwykłego powlekania zanurzeniowego, ponieważ samo powlekanie zanurzeniowe często pozostawia wewnętrzne kieszenie powietrzne, które specjalnie zaprojektowano w celu wyeliminowania próżni, zanim żywica dostanie się do komory.

Wprowadzenie żywicy i kontrola penetracji

Po ustaleniu warunków próżni do szczelnej komory wprowadza się żywicę, a system dokładnie kontroluje natężenie przepływu i ciśnienie, aby uzyskać stałą penetrację całej struktury uzwojenia.

Kontrolowanie przepływu żywicy

Zautomatyzowane systemy dozowania regulują szybkość przedostawania się żywicy do komory, ponieważ zbyt szybkie wprowadzenie żywicy może wytworzyć turbulencje, które zatrzymują nowe kieszenie powietrzne, co jest sprzeczne z celem początkowego etapu próżni.

Regulacja ciśnienia podczas napełniania

Niektóre systemy stosują krótki etap ciśnienia po wstępnym wprowadzeniu żywicy, pomagając wtłoczyć żywicę głębiej w ciasno nawinięte sekcje cewek, których sama próżnia może nie w pełni nasycić, szczególnie w gęsto uzwojonych elementach silnika lub transformatora.

Drenaż i odzysk nadmiaru żywicy

Po wystarczającym czasie penetracji nadmiar żywicy musi zostać spuszczony z komory, zanim impregnowana część przejdzie do utwardzenia, a ten etap drenażu odgrywa również rolę w ogólnej wydajności procesu i kontroli kosztów materiałów.

Dlaczego kontrolowany drenaż ma znaczenie

1. Właściwy drenaż zapobiega nadmiernemu gromadzeniu się żywicy, które mogłoby mieć wpływ na wymiary lub wagę części
2. Odzyskaną żywicę można często przefiltrować i ponownie wykorzystać, co zmniejsza ogólne straty materiału
3. Stały czas odwadniania pomaga utrzymać jednakową grubość powłoki żywicy we wszystkich partiach produkcyjnych

Obiekty prowadzące produkcję o dużej wielkości odnoszą znaczne korzyści z systemów odzyskiwania żywicy zintegrowanych z etapem odwadniania, ponieważ odzyskiwanie żywicy nadającej się do użytku bezpośrednio zmniejsza z biegiem czasu jednostkowe koszty materiałów.

Porównanie systemów jednoetapowych z tradycyjną impregnacją wielostanowiskową

Zrozumienie, czym system jednoetapowy różni się od starszych, wielostanowiskowych procesów impregnacji, pomaga wyjaśnić praktyczne korzyści w zakresie wydajności i jakości zintegrowanego podejścia.

Kluczowe różnice

• Procesy wielostanowiskowe wymagają fizycznie ruchomych części pomiędzy oddzielnymi zbiornikami próżniowymi, zanurzeniowymi i spustowymi
• Przenoszenie pomiędzy stacjami wprowadza ekspozycję na powietrze, która może częściowo zniweczyć korzyści wynikające z podciśnienia osiągnięte na wcześniejszym etapie procesu
• Systemy jednoetapowe utrzymują ciągłe, szczelne środowisko, zachowując integralność procesu od początku do końca

To podejście do ciągłego przetwarzania jest głównym powodem, dla którego producenci coraz częściej preferują systemy jednokomorowe do zastosowań wymagających stałej, wysokiej jakości izolacji elektrycznej w dużych seriach produkcyjnych.

Zastosowania w produkcji podzespołów elektrycznych

Jednoetapowe stacje impregnacji są szeroko stosowane w produkcji komponentów elektrycznych, gdzie stała jakość izolacji bezpośrednio wpływa na wydajność produktu i trwałość w terenie.

Typowe obszary zastosowań

Impregnacja uzwojenia silnika elektrycznego, obróbka cewki transformatora i obróbka stojana generatora polegają na dokładnej penetracji żywicy, aby zapobiec przedostawaniu się wilgoci, poprawić stabilność mechaniczną uzwojeń i poprawić ogólną wydajność cieplną pod ciągłym obciążeniem elektrycznym.

Dlaczego spójność ma znaczenie w tych zastosowaniach

W tych zastosowaniach niejednorodna impregnacja może prowadzić do przedwczesnego uszkodzenia izolacji, co sprawia, że kontrola procesu oferowana przez system jednokomorowy jest szczególnie cenna dla producentów produkujących komponenty o długich oczekiwanych wymaganiach dotyczących żywotności.

Parametry procesu wpływające na jakość impregnacji

Kilka regulowanych parametrów w ramach jednoetapowej stacji impregnacji bezpośrednio wpływa na ostateczną jakość obrabianego elementu, a zrozumienie tych zmiennych pomaga operatorom zoptymalizować proces dla określonych typów części.

Kluczowe parametry regulowane

Dostosowanie tych parametrów w oparciu o konkretną geometrię komponentu i rodzaj żywicy umożliwia producentom precyzyjne dostrojenie procesu dla różnych linii produktów korzystających z tego samego sprzętu.

Korzyści w zakresie wydajności i przepustowości

Oprócz poprawy jakości, zintegrowana jednokomorowa konstrukcja Jednoetapowa stacja impregnacji oferuje znaczące korzyści w zakresie wydajności producentom przetwarzającym duże ilości komponentów elektrycznych zgodnie z regularnym harmonogramem produkcji. Krótszy czas cyklu, niższe wymagania dotyczące pracy przy transporcie części między stacjami i zmniejszona ilość odpadów żywicy dzięki zintegrowanym systemom odzyskiwania, wszystko to przyczynia się do bardziej opłacalnego procesu produkcyjnego w porównaniu z tradycyjnymi metodami impregnacji wielozbiornikowej.

Kto powinien rozważyć tę metodę impregnacji

Producenci produkujący silniki elektryczne, transformatory, generatory i inne uzwojone komponenty elektryczne na dużą skalę odnoszą największe korzyści z przyjęcia technologii jednoetapowej impregnacji, szczególnie gdy priorytetem jest stała jakość izolacji i wydajność produkcji. W zakładach stosujących obecnie starsze, wielostanowiskowe procesy zanurzania i próżniowania może okazać się, że przejście na zintegrowany system jednokomorowy zapewnia znaczną poprawę zarówno konsystencji produktu, jak i ogólnej wydajności produkcji, bez konieczności stosowania znacznej dodatkowej powierzchni.
