Co to jest maszyna do powlekania wtórnego?

A maszyna do powlekania wtórnego to wyspecjalizowane urządzenie przemysłowe stosowane w procesie produkcji kabla światłowodowego do nakładania ochronnej warstwy polimerowej — zwanej powłoką wtórną lub luźną tubą — na włókna optyczne lub taśmy światłowodowe. Warstwa ta chroni delikatne włókna szklane przed naprężeniami mechanicznymi, wilgocią i szkodami środowiskowymi co czyni go jednym z najważniejszych etapów produkcji niezawodnych kabli światłowodowych. Krótko mówiąc, maszyna do powlekania wtórnego przekształca delikatne gołe włókna w trwałe, nadające się do użycia elementy kabla, gotowe do dalszego powlekania i instalacji.

Oprócz prostej ochrony, proces wtórnego powlekania precyzyjnie kontroluje średnicę rurki buforowej, grubość ścianki i gęstość wypełnienia żelem – wszystko to bezpośrednio wpływa na wydajność transmisji optycznej kabla i długoterminową trwałość w terenie.

Podstawowa funkcja i rola w produkcji kabli światłowodowych

Na typowej linii do produkcji kabli światłowodowych gołe włókna światłowodowe najpierw poddawane są powłoce podstawowej (powłoka akrylowa nakładana bezpośrednio na szkło), a następnie wchodzą w etap powlekania wtórnego. Maszyna do powlekania wtórnego wytłacza materiał termoplastyczny — najczęściej PBT (politereftalan butylenu), PP (polipropylen) lub HDPE (polietylen o dużej gęstości) — wokół jednego lub większej liczby włókien, tworząc rurkę buforową.

Proces ten zazwyczaj obejmuje trzy jednoczesne operacje:

• Kontrola wypływu i naprężenia włókien w celu utrzymania stałej pozycji włókien w tubie
• Wstrzyknięcie żelu lub związku tiksotropowego w celu wypełnienia tuby i zapobiegania przedostawaniu się wody
• Wytłaczanie i chłodzenie w celu uformowania i zestalenia zewnętrznej rurki buforowej

Rezultatem jest bufor z luźną rurką — podstawowy element konstrukcyjny stosowany w konstrukcjach kabli światłowodowych typu linkowego, szczelinowego i taśmowego stosowanych w sieciach telekomunikacyjnych na całym świecie.

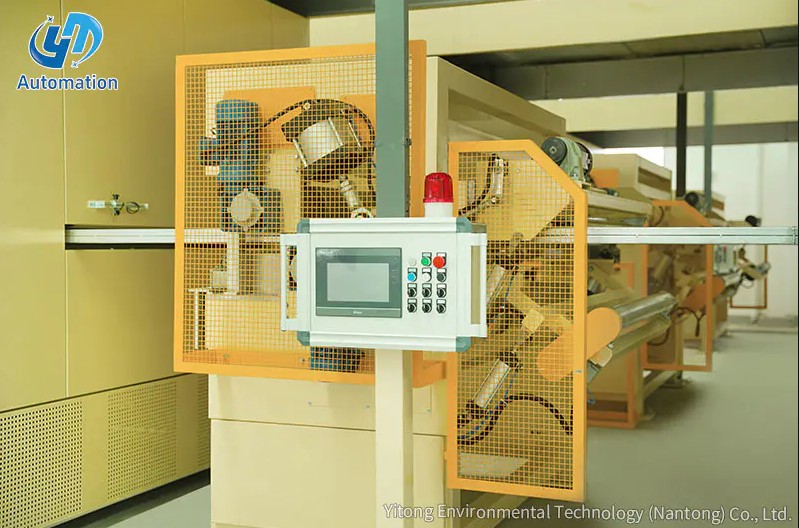

Rama maszyny i projekt konstrukcyjny

Integralność strukturalna maszyny do powlekania wtórnego ma fundamentalne znaczenie dla precyzyjnej produkcji. Rama maszyny jest zwykle wytwarzana przy użyciu spawania blach stalowych A3 pod wysokim napięciem w połączeniu z obróbką stali konstrukcyjnej (stal typu). , dzięki czemu cała platforma pozostaje sztywna i wolna od wibracji nawet podczas ciągłej pracy z dużą prędkością.

Stal A3 (odpowiednik Q235 w chińskich normach) zapewnia doskonałą spawalność, umiarkowaną wytrzymałość na rozciąganie (zwykle 370–500 MPa) i dobrą ciągliwość – co czyni ją idealnym materiałem bazowym na ramy ciężkich maszyn przemysłowych. Spawana i obrobiona maszynowo rama jest odporna na zginanie i odkształcenia termiczne, co ma kluczowe znaczenie dla utrzymania tolerancji wyrównania na poziomie ± 0,01 mm w całym układzie matrycy wytłaczającej i rynny chłodzącej.

Solidna konstrukcja ramy wytrzymuje również ciężar i wibracje:

• Wytrzymałe szpule światłowodowe (często mieszczące 25 km lub więcej światłowodu na szpulę)
• Zespół bębna wytłaczarki i ślimaka (zwykle średnica ślimaka 30–60 mm)
• Wiele rynien wody chłodzącej, często o łącznej długości 6–10 metrów
• Kabestan i układ odbioru pracują z prędkością do 300 m/min

Struktura powłoki: powłoka czołowa i powłoka dolna

Jedną z charakterystycznych cech konstrukcyjnych maszyny do powlekania wtórnego jest konfiguracja powlekania dwuwarstwowego. W standardowej konfiguracji powłoka czołowa jest umieszczona z przodu maszyny, a powłoka dolna z tyłu. Takie ułożenie zapewnia, że ​​powłoka jest nakładana w precyzyjnej, warstwowej kolejności, która równomiernie i bez rozwarstwiania buduje ściankę rury buforowej.

Powłoka czołowa (pozycja przednia)

Powłoka wierzchnia tworzy wewnętrzną powierzchnię rurki buforowej, która styka się ze światłowodami lub żelową masą wypełniającą. Warstwa ta musi być chemicznie obojętna w stosunku do tiksotropowego żelu wypełniającego i nie może wywoływać naprężeń mikrozginających na włóknach. Materiały takie jak PBT są tu powszechnie stosowane ze względu na ich niski współczynnik skurczu i doskonałą stabilność wymiarową — PBT zazwyczaj po schłodzeniu wykazuje liniowy skurcz mniejszy niż 0,5%, co jest niezbędne do utrzymania wymaganej nadmiarowej długości włókna (EFL) wewnątrz rury.

Powłoka dolna (pozycja tylna)

Dolna powłoka tworzy zewnętrzną ściankę ochronną rury buforowej i zapewnia właściwości mechaniczne potrzebne do skręcenia i instalacji kabla. Warstwa ta może wykorzystywać ten sam lub kompatybilny materiał termoplastyczny i musi płynnie łączyć się z powłoką wierzchnią. Grubość ścianki dolnej powłoki jest precyzyjnie kontrolowana — zwykle od 0,3 mm do 0,9 mm — w zależności od specyfikacji projektu kabla i planowanego środowiska jego zastosowania (np. instalacja napowietrzna, zakopana bezpośrednio w ziemi lub w kanale).

Ułożenie tych dwóch warstw powłoki od przodu do tyłu umożliwia indywidualne dostrojenie każdej głowicy wytłaczarki pod względem profilu temperatury, ciśnienia stopu i przepustowości materiału, zapewniając producentom szczegółową kontrolę nad geometrią rury i wydajnością mechaniczną.

Kluczowe elementy maszyny do powlekania wtórnego

Kompletna linia do powlekania wtórnego składa się z wielu zintegrowanych podsystemów. Zrozumienie każdego komponentu pomaga producentom zoptymalizować wydajność produkcji i jakość produktu.

Nowoczesne maszyny integrują również a System sterowania oparty na PLC który koordynuje wszystkie podsystemy w czasie rzeczywistym, umożliwiając sprzężenie zwrotne w zamkniętej pętli między odczytami miernika średnicy zewnętrznej a prędkością ślimaka wytłaczarki lub prędkością bębna w celu automatycznego utrzymania tolerancji wymiarowych przez cały cykl produkcyjny.

Dane techniczne i parametry użytkowe

Maszyny do powlekania wtórnego różnią się znacznie wydajnością w zależności od zamierzonego zastosowania i wielkości produkcji. Poniżej znajdują się reprezentatywne parametry techniczne maszyn o średniej i dużej wydajności stosowanych w komercyjnych fabrykach kabli światłowodowych:

• Prędkość linii: 40–300 m/min (modele o dużej prędkości zoptymalizowane do produkcji masowej)
• Liczba włókien na tubę: Od 1 do 24 włókien (modele obsługujące taśmę obsługują do 12 taśm światłowodowych)
• Zakres średnicy zewnętrznej rury buforowej: 1,0 mm do 4,0 mm
• Kontrola grubości ścianki: ±0,05 mm lub lepiej
• Średnica ślimaka wytłaczarki: 30 mm, 45 mm, or 60 mm depending on throughput requirements
• Kompatybilne materiały: Związki PBT, PP, HDPE, LSZH
• Pobór mocy: zazwyczaj 30–80 kW dla całej linii
• Powierzchnia maszyny: około 15–30 metrów długości, w zależności od konfiguracji koryta chłodniczego

Nadmiar długości włókna (EFL) wewnątrz tuby – parametr krytyczny określający, jak dobrze kabel wytrzymuje obciążenie rozciągające bez naprężania włókien – jest zwykle ustawiany pomiędzy 0,2% i 0,5% i jest kontrolowany przez stosunek prędkości wypłaty światłowodu do prędkości linii kabestanu.

Rodzaje maszyn do powlekania wtórnego

Różne konstrukcje kabli wymagają różnych konfiguracji maszyn do powlekania wtórnego. Trzy podstawowe typy to:

Linia do powlekania wtórnego z pojedynczą rurką

Produkuje jedną rurkę buforową na raz i nadaje się do mniejszych operacji produkcyjnych lub specjalnych typów kabli. Maszyny te są prostsze w obsłudze i konserwacji, a koszty inwestycji wynoszą zazwyczaj od 80 000 do 200 000 USD za kompletną linię.

Linia do wtórnego powlekania wielorurowego

Możliwość jednoczesnej produkcji wielu rur, co znacznie zwiększa wydajność. Producenci kabli na dużą skalę wdrażający miliony kilometrów światłowodów rocznie często polegają na liniach wielorurowych, aby osiągnąć cele produkcyjne bez proporcjonalnego zwiększania powierzchni lub siły roboczej.

Linia do wtórnej powłoki włókien wstążkowych

Specjalnie zaprojektowany do powlekania płaskich stosów włókien wstęgowych (4, 8 lub 12 wstęg włókiennych), a nie pojedynczych luźnych włókien. Głowica matrycy i układ chłodzenia zostały zmodyfikowane w celu dostosowania do płaskiego profilu wstęgi, a kontrola EFL jest szczególnie istotna, aby uniknąć wyboczenia wstęgi lub naprężeń włókien wewnątrz rury.

Proces powlekania wtórnego krok po kroku

Zrozumienie procesu produkcyjnego pomaga operatorom rozwiązywać problemy z jakością i optymalizować ustawienia maszyny. Oto standardowa sekwencja typowego przebiegu powlekania wtórnego:

1. Ładowanie włókien: Włókna optyczne z powłoką pierwotną są ładowane na szpule wypłat. Napięcie włókien ustala się w zależności od liczby włókien w tubie i wytłaczanego materiału.
2. Gwintowanie i wyrównanie: Włókna są przewleczone przez prowadnicę włókna, końcówkę matrycy i korpus matrycy. Prawidłowe centrowanie włókien w matrycy ma kluczowe znaczenie dla uzyskania jednolitej grubości ścianki.
3. Wstępne ogrzewanie wytłaczarki: Strefy bębna wytłaczarki są podgrzewane do temperatury roboczej — w przypadku PBT oznacza to zazwyczaj profil temperaturowy od 200°C (strefa zasilania) do 260°C (strefa matrycy). Czas nagrzewania wynosi zwykle 30–60 minut.
4. Gruntowanie systemu żelowego: Tiksotropowy związek wypełniający jest podgrzewany i zalewany przez igłę do wstrzykiwań, aż zacznie wypływać równomiernie, zapewniając brak kieszeni powietrznych w linii żelu.
5. Rozruch i rampa prędkości: Linia uruchamia się przy niskiej prędkości (10–20 m/min), podczas gdy sprawdzana jest średnica zewnętrzna rury, grubość ścianki i położenie włókna. Prędkość jest stopniowo zwiększana do docelowej wielkości produkcji.
6. Produkcja w stanie ustalonym: System sterowania PLC monitoruje średnicę zewnętrzną w czasie rzeczywistym i dokonuje mikroregulacji w celu utrzymania wymiarów rur zgodnie ze specyfikacją. Operatorzy monitorują proces za pomocą ekranów HMI i okresowo pobierają próbki ręczne.
7. Przełączanie szpuli: Kiedy szpula odbiorcza jest pełna, linia wykonuje automatyczną lub półautomatyczną zmianę, odcinając rurę i przenosząc ją na nową szpulę przy minimalnych stratach produkcyjnych.

Kontrola jakości w powłokach wtórnych

Jakość powłoki wtórnej mierzy się zarówno w oparciu o standardy wymiarowe, jak i standardy właściwości optycznych. Kluczowe parametry jakości obejmują średnicę zewnętrzną (OD), średnicę wewnętrzną (ID), mimośrodowość grubości ścianki, poziom wypełnienia żelem i EFL. Muszą one być zgodne z międzynarodowymi normami, takimi jak IEC 60794-1 i ITU-T G.652 dla gotowego kabla.

Typowe wady jakościowe i ich pierwotne przyczyny obejmują:

• Zmiana średnicy rury: Zwykle spowodowane wahaniami prędkości linii, niestabilnością ciśnienia stopu lub zmianami temperatury wody chłodzącej.
• Mimośrodowość ściany: Wynika z niewspółosiowości włókien w matrycy lub nierównomiernego rozkładu ciepła w głowicy matrycy.
• Niewystarczające wypełnienie żelem: Spowodowane błędem kalibracji pompy żelu lub przedostaniem się powietrza do układu dostarczania żelu, co prowadzi do awarii blokowania wody podczas pracy.
• Wyboczenie włókien lub wysoki EFL: Występuje, gdy prędkość transmisji światłowodu jest zbyt duża w stosunku do prędkości linii, zwiększając tłumienie na rozmieszczonych odcinkach kabla.
• Chropowatość powierzchni lub dziury: Zwykle jest to oznaka zanieczyszczenia wilgocią w zasilaniu peletem lub niewłaściwych stref temperaturowych wytłaczarki.

Gotowe rury są regularnie pobierane pod kątem wytrzymałości na rozciąganie (zwykle testowane przy minimum 100 N/100 mm), odporności na zgniatanie i weryfikacji tłumienia optycznego przy długościach fal 1310 nm i 1550 nm.

Zastosowania i znaczenie branżowe

Maszyny do powlekania wtórnego są niezbędne przy produkcji praktycznie każdego rodzaju kabla światłowodowego stosowanego w nowoczesnej infrastrukturze telekomunikacyjnej. Kluczowe obszary zastosowań obejmują:

• Kable miejskie telekomunikacyjne: Kable o dużej liczbie włókien (144 do 1728 włókien) stosowane w sieciach długodystansowych i metra opierają się na precyzyjnych luźnych tubach z wtórną powłoką, zarówno w celu ochrony włókien, jak i wydajności kabla.
• FTTH (Fiber to the Home) cables: Kable odgałęźne i kable dystrybucyjne do połączeń „ostatniej mili” wymagają spójnej, taniej produkcji luźnych rur przy dużych prędkościach.
• Podmorskie podajniki kablowe: Wysokowydajne rury PBT stosowane w systemach kabli podmorskich muszą spełniać niezwykle wąskie tolerancje wymiarowe, co sprawia, że ​​niezbędny jest zaawansowany sprzęt do powlekania wtórnego.
• Kable przemysłowe i wojskowe: Wzmocnione kable do trudnych warunków często wykorzystują specjalne złożone materiały powlekające wtórne przetwarzane na maszynach tego samego typu z niestandardowymi konfiguracjami matryc.

Globalne wdrożenia kabli światłowodowych nadal szybko się rozwijają, napędzane wdrażaniem sieci 5G, budową hiperskalowych centrów danych i krajowymi inicjatywami w zakresie łączy szerokopasmowych. Analitycy branżowi prognozują, że do 2027 roku światowy rynek kabli światłowodowych przekroczy 20 miliardów dolarów , co bezpośrednio napędza stały popyt na zaawansowane urządzenia do powlekania wtórnego, charakteryzujące się wysoką wydajnością i stałą jakością.

Najlepsze praktyki w zakresie konserwacji i eksploatacji

Właściwa konserwacja maszyny do powlekania wtórnego zapewnia stałą jakość produktu i maksymalizuje czas sprawności maszyny. Kluczowe praktyki konserwacji obejmują:

Codzienna konserwacja

• Po każdym cyklu produkcyjnym oczyścić matrycę wytłaczającą i końcówkę z resztek polimeru
• Sprawdź i uzupełnij zbiornik żelem wypełniającym
• Sprawdź natężenie przepływu i temperaturę wody chłodzącej w każdej strefie koryta
• Sprawdź kalibrację miernika średnicy zewnętrznej za pomocą wzorców referencyjnych

Konserwacja okresowa (miesięczna / kwartalna)

• Zdemontuj i dokładnie wyczyść ślimak i cylinder ekstrudera za pomocą środka czyszczącego
• Sprawdź zwoje śrubowe i otwór lufy pod kątem zużycia; wymienić, jeśli luz przekracza 0,15 mm
• Nasmaruj łożyska kabestanu i łańcuch napędowy odciągu zgodnie ze specyfikacją producenta
• Dokonaj ponownej kalibracji sterowników naprężenia i sprawdź parametry sterowania PLC względem ustawień oryginalnych

Operatorzy powinni również przeprowadzać pełny audyt procesu za każdym razem, gdy zmieniają się partie surowców, ponieważ nawet niewielkie różnice w lepkości granulatu PBT (MFI – Melt Flow Index) mogą wymagać dostosowania profili temperaturowych i prędkości ślimaka w celu utrzymania stabilności wymiarowej rury.
