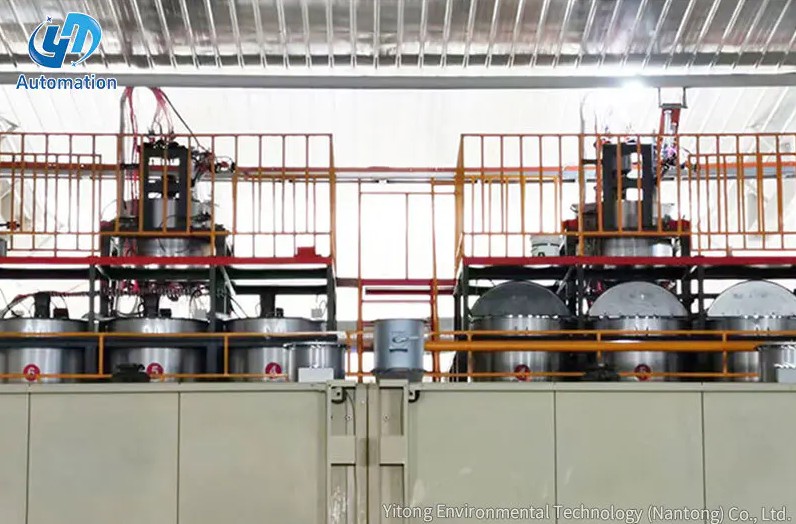

An inteligentny system mieszania kleju to zautomatyzowana platforma, która odmierza, miesza i dostarcza precyzyjnie opracowane mieszanki żywic do wielu stanowisk na linii produkcyjnej impregnacji lub powlekania – w czasie rzeczywistym, bez ręcznej interwencji. Zamiast polegać na ręcznym ważeniu i mieszaniu przez operatorów surowej żywicy, utwardzaczy, katalizatorów i innych dodatków, system wykorzystuje czujniki, przepływomierze, programowalne sterowniki i pętle sprzężenia zwrotnego, aby wytworzyć klej w dokładnych proporcjach wymaganych przez każdą sekcję linii, niezależnie od tego, czy jest to zbiornik impregnacyjny, maszyna natryskowa czy stacja powlekania wtórnego.
Rezultatem jest proces produkcyjny, który jest bardziej spójny, bardziej efektywny materiałowo i znacznie mniej zależny od indywidualnych umiejętności operatora. Różnice między partiami — jeden z najbardziej utrzymujących się problemów z jakością w produkcji na bazie żywic — są radykalnie zmniejszone, ponieważ każda decyzja dotycząca mieszania opiera się na zaprogramowanych recepturach i informacjach zwrotnych z czujnika w pętli zamkniętej, a nie na ocenie człowieka.
W tym artykule wyjaśniono, jak zbudowane są inteligentne systemy mieszania kleju, jak ich podstawowe podsystemy współdziałają ze sobą, jakie dane gromadzą i na podstawie których działają oraz dlaczego stanowią znaczącą poprawę operacyjną w porównaniu z ręcznym lub półautomatycznym podejściem do mieszania.
Inteligentny system mieszania kleju to nie pojedyncza maszyna, ale zintegrowana sieć współpracujących ze sobą podsystemów sprzętowych i programowych. Zrozumienie architektury pomaga wyjaśnić, w jaki sposób inteligencja jest faktycznie wdrażana w praktyce.
System rozpoczyna się od dedykowanych zbiorników lub naczyń magazynujących dla każdego surowca: żywicy bazowej, utwardzacza, katalizatora, środka antyadhezyjnego, środka zwilżającego i wszelkich innych dodatków specyficznych dla procesu produkcyjnego. Zbiorniki te są zazwyczaj wykonane ze stali nierdzewnej lub polietylenu o dużej gęstości (HDPE), odpornego na korozję chemiczną i są wyposażone w czujniki poziomu, które w sposób ciągły raportują stan napełnienia do centralnego sterownika. Alarmy niskiego poziomu zapobiegają próbom wymieszania przez system składników o wyczerpaniu, co w przeciwnym razie spowodowałoby niewykrycie nieprawidłowych proporcji na linii produkcyjnej.
Każdy zbiornik zasila wydzieloną linię dozującą i dostawczą, więc nie ma ryzyka skażenia krzyżowego pomiędzy składnikami przed kontrolowanym punktem mieszania. Elementy kontroli temperatury — zwykle płaszcze grzewcze lub wbudowane wymienniki ciepła — są stosowane w zbiornikach zawierających żywice wrażliwe na lepkość, które muszą być utrzymywane powyżej minimalnej temperatury, aby zapewnić prawidłowy przepływ i dozowanie.
To jest techniczne serce systemu. Każda linia składników jest wyposażona w precyzyjne urządzenie dozujące — zwykle przepływomierz masowy (typu Coriolisa) lub przepływomierz wolumetryczny (przekładniowy lub owalny) — które mierzy, ile każdego składnika jest dostarczane do komory mieszania w danym momencie. Liczniki te komunikują się z centralnym sterownikiem PLC (programowalnym sterownikiem logicznym) z szybkością aktualizacji 10–100 razy na sekundę, zapewniając sterownikowi ciągły wgląd w rzeczywisty przepływ w porównaniu z przepływem docelowym.
Przepływomierze masowe Coriolisa są preferowanym wyborem w systemach o wysokiej dokładności, ponieważ mierzą masę bezpośrednio, niezależnie od zmian temperatury lub ciśnienia, które mogłyby wprowadzić błędy w pomiarach objętościowych. W typowej instalacji dokładność dozowania utrzymuje się na poziomie ±0,5% lub wyższym, co bezpośrednio przekłada się na stałe proporcje żywicy do utwardzacza i przewidywalne zachowanie utwardzania w gotowym produkcie.
Pompy dozujące — często pompy zębate lub pompy perystaltyczne, w zależności od lepkości i ścieralności płynu — są napędzane przez napędy o zmiennej częstotliwości (VFD), które regulują prędkość pompy w czasie rzeczywistym na podstawie informacji zwrotnych z przepływomierza. Jeśli miernik wykryje, że składnik przepływa szybciej lub wolniej niż wymaga tego receptura, VFD koryguje prędkość pompy w ciągu milisekund.
Gdy strumienie składników zbiegają się w odpowiednich proporcjach, trafiają do komory mieszania zaprojektowanej w celu wytworzenia jednorodnej mieszanki przed dostarczeniem kleju na stanowisko produkcyjne. Technologia mieszania różni się w zależności od składu chemicznego żywicy i wielkości produkcji:
Wszystkie podsystemy — zbiorniki magazynujące, liczniki, pompy, mieszalniki, regulatory temperatury i zawory dystrybucyjne — są koordynowane przez centralny sterownik PLC, który realizuje receptury mieszania i reaguje na sygnały zwrotne z czujników w czasie rzeczywistym. Operatorzy komunikują się z systemem za pośrednictwem panelu dotykowego HMI (interfejs człowiek-maszyna), za pomocą którego mogą:
Bardziej zaawansowane instalacje łączą sterownik PLC z systemem SCADA (nadzorowanie i gromadzenie danych) na poziomie zakładu lub MES (system realizacji produkcji), umożliwiając agregację danych produkcyjnych, tworzenie trendów i podejmowanie działań na poziomie zarządzania fabryką.
Jedną z cech charakterystycznych inteligentnego systemu mieszania kleju w linii impregnacji i powlekania jest jego zdolność do jednoczesnego dostarczania różnych receptur do różnych stanowisk produkcyjnych. Jest to bardziej skomplikowane, niż mogłoby się początkowo wydawać, ponieważ stacja impregnacji, maszyna natryskowa i maszyna do powlekania wtórnego mają odmienne wymagania.
| Stacja produkcyjna | Typowa zawartość stałej żywicy | Kluczowe dodatki | Zakres lepkości |
|---|---|---|---|
| Stacja Impregnacji | 45–65% | Środki zwilżające, plastyfikatory | Niski (50–200 mPa·s) |
| Maszyna do natryskiwania | 30–50% | Środki uwalniające, woda do rozcieńczania | Bardzo niska (20–80 mPa·s) |
| Maszyna do powlekania wtórnego | 55–75% | Utwardzacze, modyfikatory płynięcia | Średni (200–600 mPa·s) |
Aby obsługiwać te stacje jednocześnie bez zanieczyszczeń krzyżowych lub zmian proporcji, system wykorzystuje sieć niezależnie sterowanych obwodów dystrybucyjnych – po jednym na stację. Każdy obieg ma swoją własną wartość zadaną zapisaną w bazie danych receptur, własne przepływomierze i zawory regulacyjne oraz własną pętlę sprzężenia zwrotnego. Centralny sterownik PLC zarządza wszystkimi obwodami równolegle, w sposób ciągły równoważąc zapotrzebowanie każdej stacji z dostępnym zasilaniem z głowicy mieszającej.
Kiedy wprowadzany jest nowy produkt lub zmieniają się warunki procesu – na przykład, gdy wzrasta prędkość linii i stacja impregnacji potrzebuje większego przepływu kleju – system automatycznie przelicza wszystkie wydajności podawania i dostosowuje prędkości pompy i położenie zaworów w ciągu kilku sekund, bez konieczności interwencji operatora lub ręcznego wykonywania nowych obliczeń.
„Inteligencja” inteligentnego systemu mieszania kleju wywodzi się w dużej mierze z sieci czujników i algorytmów sterowania w zamkniętej pętli, które działają na dane z czujników. Bez ciągłego sprzężenia zwrotnego system nie byłby mądrzejszy od zwykłej pompy sterowanej zegarem — dozowałby składniki ze stałą szybkością niezależnie od tego, czy rzeczywista wydajność odpowiadała docelowej recepturze.
Przepływomierze na każdej linii składników zapewniają ciągły pomiar rzeczywistych szybkości dostaw. PLC porównuje je z docelowymi proporcjami zapisanymi w recepturze i oblicza sygnał błędu. Jeśli błąd przekracza określoną tolerancję — zazwyczaj ± 1–2% wartości zadanej — sterownik wysyła sygnał korekcyjny do odpowiedniego napędu pompy. Ta pętla sterowania PID (proporcjonalno-całkująco-różniczkująca) działa nieprzerwanie przez cały okres produkcji, kompensując:
W zaawansowanych systemach na linii wyjściowej mieszania instalowane są wiskozymetry in-line, które mierzą rzeczywistą lepkość wymieszanego kleju, zanim dotrze on do stanowiska produkcyjnego. Lepkość jest jednym z najbardziej wiarygodnych wskaźników prawidłowego składu — jeśli stosunek żywicy do utwardzacza lub poziom rozcieńczenia jest nieprawidłowy, lepkość będzie odbiegać od docelowej. Pomiar lepkości na linii pozwala systemowi wykryć błędy w recepturze, które mogą nie być oczywiste na podstawie samych danych przepływomierza , szczególnie w złożonych systemach wieloskładnikowych, w których małe błędy proporcji w jednym składniku mają nadmierny wpływ na końcowe zachowanie mieszaniny.
Czujniki temperatury (zwykle termometry oporowe PT100) umieszcza się w zbiornikach surowca, przewodach zasilających i komorze mieszania. Ponieważ lepkość żywicy zmienia się znacząco wraz z temperaturą — wzrost temperatury o 10°C może zmniejszyć lepkość o 30–50% w niektórych układach mocznikowo-formaldehydowych lub melaminowo-formaldehydowych — sterownik wykorzystuje odczyty temperatury do zastosowania współczynników korygujących lepkość do algorytmu kontroli przepływu lub do aktywacji elementów grzejnych/chłodzących w celu przywrócenia materiału do docelowego zakresu temperatury.
Ultradźwiękowe lub ciśnieniowe czujniki poziomu w każdym zbiorniku surowca dostarczają ciągłe dane dotyczące zapasów do systemu sterowania. System wykorzystuje te dane do:
Na poziomie oprogramowania inteligencja systemu wyraża się w możliwościach zarządzania recepturami. Przepis w tym kontekście to kompletna specyfikacja receptury kleju — określa nie tylko stosunek każdego składnika, ale także docelową lepkość, akceptowalny zakres tolerancji wokół tej lepkości, docelowy zakres temperatur mieszania, wyjściowe natężenie przepływu na stację oraz wszelkie specjalne instrukcje dotyczące mieszania lub sekwencjonowania.
Bazy przepisów w wersji współczesnej inteligentne systemy mieszania zazwyczaj sklep dziesiątki do setek indywidualnych preparatów , obejmujący każdy typ produktu, podłoże i stan procesu, jaki ma obsłużyć linia produkcyjna. Przełączanie między recepturami wymaga tylko kilku dotknięć ekranu dotykowego HMI — sterownik następnie automatycznie dostosowuje wszystkie prędkości pompy, pozycje zaworów, nastawy temperatury i progi monitorowania, aby dopasować je do nowej receptury.
Dobrze zaprojektowana receptura zazwyczaj zawiera następujące pola:
Ponieważ nieprawidłowe receptury mogą powodować znaczące wady produktu – słabą przyczepność, niepełne utwardzenie, rozwarstwienie lub wady powierzchni – systemy zarządzania recepturami obejmują kontrolę dostępu opartą na rolach. Operatorzy produkcji mogą mieć możliwość wybierania i uruchamiania receptur, ale nie mogą ich modyfikować. Tylko autoryzowani inżynierowie lub menedżerowie ds. jakości mogą tworzyć lub zmieniać parametry receptury, a wszystkie zmiany są rejestrowane ze znacznikiem czasu i tożsamością użytkownika w celu zapewnienia identyfikowalności.
Logika sterowania w inteligentnym systemie mieszania kleju wykracza poza proste podążanie za wartością zadaną. Obejmuje podejmowanie decyzji w oparciu o warunki, co pozwala systemowi dostosowywać się do zdarzeń produkcyjnych bez interwencji operatora.
W liniach do impregnacji i powlekania ilość kleju wymagana na każdym stanowisku jest bezpośrednio powiązana z prędkością przemieszczania się podłoża przez linię. Gdy prędkość linii wzrasta, należy dostarczyć więcej kleju na jednostkę czasu, aby utrzymać prawidłową masę pobieraną lub masę powłoki. Inteligentny system mieszania odbiera sygnał prędkości linii na żywo z systemu sterowania linią produkcyjną i automatycznie skaluje proporcjonalnie wydajność wszystkich pomp. Ta kompensacja prędkości w zamkniętej pętli zapobiega niedostatecznemu lub nadmiernemu nałożeniu kleju, co w przeciwnym razie miałoby miejsce podczas przyspieszania, zwalniania lub regulacji prędkości.
System stale monitoruje warunki awaryjne i wykonuje zaprogramowane reakcje. Typowe scenariusze usterek i ich automatyczne reakcje obejmują:
W przypadku dwuskładnikowych lub wieloskładnikowych systemów żywic, które rozpoczynają utwardzanie natychmiast po zmieszaniu, zarządzanie czasem przydatności do użycia jest krytyczną funkcją automatyzacji. System śledzi wiek każdej zmieszanej partii i porównuje go z parametrem przydatności do spożycia w aktywnej recepturze. Jeśli zmieszany klej przekroczy swój czas przydatności do użycia – parametr ten może wynosić zaledwie 30–90 minut w przypadku szybkoutwardzalnych żywic melaminowych w podwyższonych temperaturach — system inicjuje automatyczny cykl płukania, usuwa zużyty materiał i rozpoczyna nową partię. Zapobiega to nałożeniu na podłoże częściowo utwardzonego kleju, co mogłoby spowodować utratę przyczepności lub wady powierzchni, które mogą nie zostać wykryte, dopóki gotowy produkt nie dotrze do kontroli jakości lub nawet do klienta końcowego.
Nowoczesne inteligentne systemy mieszania kleju generują ciągły strumień danych procesowych, które są przechowywane w wewnętrznym historyku danych lub eksportowane do bazy danych na poziomie zakładu. Dane te służą wielu celom wykraczającym poza kontrolę w czasie rzeczywistym.
Każdy cykl produkcyjny jest rejestrowany w dzienniku opatrzonym datą, który zawiera nazwę i wersję receptury, rzeczywiste prędkości przepływu osiągnięte dla każdego składnika, rzeczywiste odczyty lepkości, profil temperatury podczas całego cyklu, wszelkie uruchomione alarmy i sposób ich rozwiązania, a także całkowitą objętość zmieszanego kleju dostarczonego do każdej stacji. Dziennik ten tworzy kompletny zapis identyfikowalności, łączący każdy panel, płytę lub powlekane podłoże z dokładnym składem kleju, zgodnie z którym został wyprodukowany – niezbędny do kontroli jakości, roszczeń gwarancyjnych lub zgodności z przepisami.
Wyeksportowane dane procesowe można wprowadzić do oprogramowania SPC (statystycznej kontroli procesu) w celu monitorowania wydajności procesu w czasie. Śledząc, jak konsekwentnie system utrzymuje docelowe proporcje i lepkość w setkach serii produkcyjnych, inżynierowie ds. jakości mogą zidentyfikować stopniowe odchylenia — spowodowane zużyciem pompy, przesunięciem kalibracji czujnika lub zmianami właściwości surowca — zanim przełoży się to na wykrywalne wady produktu. Badania operacji impregnacji żywicą wykazały, że wdrożenie inteligentnego mieszania z monitorowaniem SPC może zmniejszyć odsetek defektów produktów związanych z klejem o 40–70% w porównaniu z ręcznymi procesami mieszania.
Dane pomiarowe zapewniają bardzo dokładny zapis ilości każdego surowca zużytego podczas każdej serii produkcyjnej. Informacje te są wprowadzane bezpośrednio do systemów zarządzania materiałami, poprawiając dokładność zapasów i umożliwiając planowanie dostaw just-in-time. Umożliwia także precyzyjną alokację kosztów według rodzaju produktu — coś, co jest niezwykle trudne do osiągnięcia w przypadku ręcznych procesów mieszania, w których błędy ważenia i odpady są słabo śledzone.
Systemy żywiczne, które utwardzają się wewnątrz głowicy mieszającej, przewodów zasilających lub obwodu dystrybucyjnego, mogą powodować poważne blokady wymagające wymiany kosztownych komponentów. Inteligentne systemy mieszania kleju rozwiązują ten problem poprzez zautomatyzowane sekwencje płukania i czyszczenia wbudowane w logikę sterowania.
Typowa sekwencja płukania przebiega w następujący sposób:
Automatyczne płukanie znacznie wydłuża żywotność głowic mieszających i przewodów zasilających oraz eliminuje ryzyko pominięcia lub skrócenia przez operatorów sekwencji czyszczenia pod ciśnieniem produkcyjnym – częstą przyczynę przedwczesnych awarii sprzętu w systemach zarządzanych ręcznie.
Praktyczne zalety inteligentnych systemów mieszania kleju w porównaniu z alternatywnymi rozwiązaniami ręcznymi lub półautomatycznymi są znaczne i wymierne. Oto uporządkowane porównanie najważniejszych różnic operacyjnych:
| Parametr | Ręczne mieszanie | Półautomatyczny | Inteligentny system |
|---|---|---|---|
| Dokładność proporcji | ±5–10% | ±2–5% | ±0,5–1% |
| Konsystencja partii | Wysoka zmienność | Umiarkowane zróżnicowanie | Bardzo wysoka konsystencja |
| Zależność operatora | Wysoka | Medium | Niski |
| Odpady materiałowe | Wysoka (over-mixing, spills) | Umiarkowane | Minimalne (miksowanie na żądanie) |
| Zasilanie wielostanowiskowe | Wymaga wielu operatorów | Ograniczona | W pełni symultaniczne |
| Dane procesowe / identyfikowalność | Tylko zapisy papierowe | Częściowe zapisy cyfrowe | Pełna cyfrowa identyfikowalność |
| Reakcja na zmiany prędkości produkcji | Opóźniony, ręczny | Półręczny | Automatycznie, w czasie rzeczywistym |
Oprócz wydajności inteligentne systemy mieszania poprawiają również bezpieczeństwo pracowników, ograniczając bezpośrednie obchodzenie się ze stężonymi żywicami, utwardzaczami i rozpuszczalnikami – a wszystko to stwarza zagrożenie dla zdrowia w przypadku kontaktu ze skórą lub wdychania. Zautomatyzowane systemy podawania ograniczają do minimum narażenie na niebezpieczne substancje chemiczne i zmniejszają liczbę ręcznych operacji przenoszenia, które stwarzają ryzyko rozlania.
An inteligentny system mieszania kleju jest najbardziej efektywny, gdy działa jako zintegrowany element ogólnej architektury sterowania linią produkcyjną, a nie jako samodzielna wyspa automatyzacji. Integracja z systemami na poziomie linii i zakładu odblokowuje możliwości, których nie są w stanie zapewnić izolowane systemy.
System miksujący wymienia sygnały w czasie rzeczywistym z głównym sterownikiem PLC linii produkcyjnej za pośrednictwem przemysłowych protokołów komunikacyjnych, takich jak PROFIBUS, PROFINET, EtherNet/IP lub Modbus TCP. Kluczowe wymieniane sygnały obejmują:
Na poziomie zarządzania zakładem dane procesowe z systemu mieszania mogą zostać wykorzystane przez system realizacji produkcji (MES) do planowania produkcji, kontroli jakości i analizy OEE (ogólnej efektywności sprzętu). Dane o zużyciu materiałów mogą napływać do systemu ERP zakładu, aby automatycznie aktualizować zapisy zapasów, uruchamiać zamówienia zakupu surowców zbliżających się do wyczerpania i obliczać rzeczywiste koszty materiałów na zlecenie produkcyjne.
Ten poziom integracji oznacza, że inteligentny system mieszania kleju przyczynia się nie tylko do jakości produktu fizycznego, ale także do wydajności i przejrzystości całej operacji produkcyjnej, co czyni go podstawowym elementem inteligentnego środowiska fabrycznego, a nie prostym elementem wyposażenia procesowego.
W przypadku systemu, który odgrywa tak kluczową rolę w jakości produkcji, niezawodność i łatwość konserwacji są najważniejsze. Inteligentne systemy mieszania kleju zostały zaprojektowane z myślą o tym poprzez dokonanie kilku wyborów konstrukcyjnych.
Obserwując trendy danych dotyczących wydajności pompy w czasie, system sterowania może wykryć wczesne oznaki zużycia — zwykle objawiające się jako stopniowy wzrost mocy wyjściowej VFD wymaganej do osiągnięcia danego natężenia przepływu. Gdy wydajność pompy spadnie poniżej konfigurowalnego progu, system generuje powiadomienie o konserwacji, zanim pompa ulegnie całkowitej awarii, co pozwala na zaplanowaną wymianę podczas zaplanowanego wyłączenia, a nie w przypadku nieplanowanej awarii.
Instalacje o wysokiej dostępności obejmują pompy nadmiarowe dla linii ze składnikami krytycznymi, z funkcją automatycznego przełączania w przypadku wykrycia awarii. Niektóre systemy zawierają również redundantne przepływomierze z logiką porównania krzyżowego — jeśli dwa liczniki na tej samej linii różnią się o więcej niż wartość progową, system sygnalizuje usterkę czujnika, zamiast kontynuować kontrolę pod kątem potencjalnie błędnego odczytu.
Przepływomierze i wiskozymetry wymagają okresowej kalibracji w celu utrzymania dokładności. Większość instalacji planuje pełną kalibrację przepływomierza co 3–6 miesięcy , z tymczasowymi kontrolami weryfikacyjnymi – porównującymi zmierzone zużycie ze zmianami poziomu w zbiorniku – przeprowadzanymi co tydzień. System sterowania można skonfigurować tak, aby ostrzegał operatorów o zbliżaniu się terminów kalibracji, co zapobiega przeoczeniu harmonogramów kalibracji w pracowitych okresach produkcyjnych.
Inteligentny system mieszania kleju zyskał miano „inteligentnego” dzięki połączeniu pięciu funkcji, których żaden prostszy system nie jest w stanie odtworzyć jednocześnie:
Łącznie te możliwości przekształcają mieszanie kleju z ręcznego, podatnego na błędy zadania w precyzyjnie kontrolowany, stale monitorowany i w pełni udokumentowany proces produkcyjny — taki, który bezpośrednio wpływa na jakość, spójność i wydajność całej operacji produkcji impregnacji i powłok.
