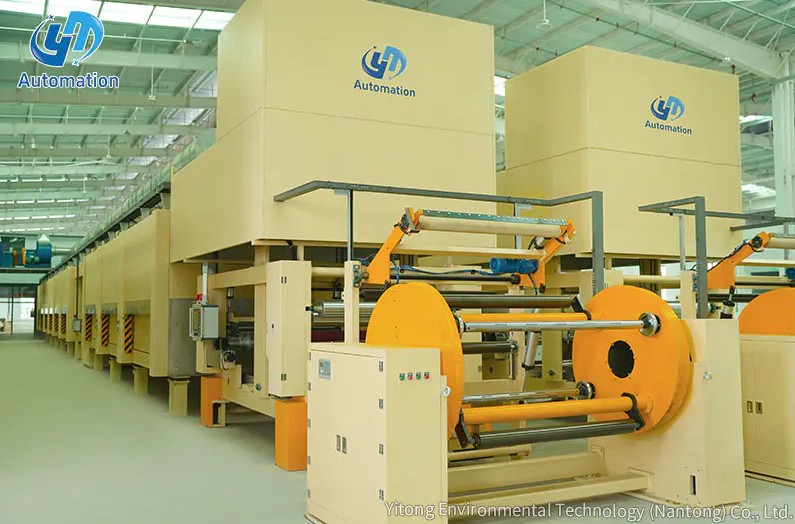

Co to jest odwijak obrotowy?

A odwijak obrotowy to maszyna do obsługi wstęgi, która w sposób ciągły podaje rolkę materiału — takiego jak papier, folia, folia, tkanina lub włóknina — do dalszego procesu przetwarzania, drukowania, powlekania lub laminowania z kontrolowaną prędkością i napięciem. Obraca rolkę nadrzędną w miarę zużywania się materiału, utrzymując stałe, spójne podawanie wstęgi bez przerw. W przeciwieństwie do ręcznych lub statycznych stanowisk do odwijania, odwijarka obrotowa łączy w sobie aktywną kontrolę naprężenia oraz, w konfiguracjach zautomatyzowanych, możliwość łączenia lub zmiany rolek, co pozwala na nieprzerwaną produkcję po wyczerpaniu się jednej rolki. Jest to podstawowy element wyposażenia każdej linii produkcyjnej z wstęgą ciągłą.

Podstawowa funkcja: co robi odwijak obrotowy na linii produkcyjnej

W każdym procesie produkcyjnym opartym na sieci — niezależnie od tego, czy chodzi o drukowanie, cięcie wzdłużne, laminowanie, powlekanie, wytłaczanie czy przetwarzanie — surowiec dostarczany jest w postaci zwiniętej rolki. Zadaniem odwijaka obrotowego jest przekształcenie nawiniętej rolki w poruszającą się płaską wstęgę poruszającą się z odpowiednią prędkością i napięciem do sekcji przetwarzającej maszyny.

Trzy podstawowe funkcje, które spełnia odwijak obrotowy to:

• Obrót rolki: Odwijak przytrzymuje i obraca rolkę nadrzędną, dozując materiał z szybkością wymaganą w dalszym procesie — niezależnie od tego, czy jest to kilka metrów na minutę w przypadku powolnej, precyzyjnej pracy, czy 300–800 metrów na minutę w szybkiej produkcji papieru lub folii.
• Kontrola napięcia: Gdy średnica rolki zmniejsza się z pełnej do pustej, bezwładność obrotowa zmienia się w sposób ciągły. Bez kompensacji napięcie wstęgi wzrastałoby stopniowo w miarę kurczenia się rolki. System kontroli naprężenia automatycznie dostosowuje siłę hamowania lub napędu, aby utrzymać zadany poziom naprężenia na całej średnicy użytkowej rolki.
• Wyrównanie sieci: Wiele odwijarek obrotowych zawiera system bocznego prowadzenia wstęgi, który koryguje położenie wstęgi na boki podczas jej odwijania, kompensując nieregularności nawijania rolki i zapobiegając zsuwaniu się wstęgi poza ścieżkę przetwarzania maszyny.

Elementy konstrukcyjne odwijarki obrotowej

Odwijak obrotowy składa się z kilku zintegrowanych podsystemów, z których każdy przyczynia się do stabilnego i spójnego dostarczania wstęgi. Zrozumienie tych komponentów pomaga operatorom i inżynierom w prawidłowym określaniu, uruchamianiu i konserwacji sprzętu.

Rama maszyny i wspornik szpuli

Rama stanowi podstawę konstrukcyjną odwijaka, utrzymującą cały ciężar załadowanej rolki macierzystej – który może wynosić od 200 kg do kilku ton w zależności od szerokości materiału i średnicy rolki. Ramy o dużej wytrzymałości są wykonane z blachy stalowej o dużej wytrzymałości na rozciąganie (takiej jak stal konstrukcyjna A3) przyspawanej do sztywnej konstrukcji skrzynkowej lub konstrukcji portalowej. Sztywność ma kluczowe znaczenie: ugięcie ramy pod obciążeniem zmieni geometrię ścieżki wstęgi i spowoduje zmiany naprężenia oraz błędy śledzenia.

Wspornik szpuli — zwany także trzpieniem odwijającym lub zespołem trzpienia — utrzymuje rdzeń rolki macierzystej i przekazuje na nią siłę obrotową. Podpory zabezpieczające typu zaciskowego pewnie zabezpieczają rdzeń rolki podczas obracania się z dużą prędkością, zapobiegając poślizgowi osiowemu lub promieniowemu, który mógłby spowodować upadek rolki lub zerwanie wstęgi. A Wałek zwalniający spiralę Φ76 mm to powszechnie stosowany standardowy rozmiar w zastosowaniach związanych z odwijaniem papieru i folii, pasujący do 76 mm (3-calowego) rdzenia papierowego powszechnie stosowanego w przemyśle przetwórczym. Uchwyty rozprężne lub tuleje pneumatyczne chwytają rdzeń od wewnątrz, umożliwiając szybką i bezpieczną wymianę rolek.

System kontroli naprężenia

Układ kontroli naprężenia jest najbardziej zaawansowanym technicznie podsystemem odwijaka obrotowego. Jego zadaniem jest automatyczne utrzymywanie zadanego poziomu naprężenia wstęgi niezależnie od zmian średnicy rolki, prędkości linii czy przyspieszenia i opóźnienia procesu.

Kontrolę naprężenia uzyskuje się za pomocą jednego lub kombinacji następujących podejść:

• Hamulec cząstek magnetycznych: Urządzenie hamujące typu ślizgowego zamontowane na wale odwijającym. Hamulec przykłada kontrolowany moment hamujący, aby zapobiec swobodnemu obrotowi rolki. W miarę zmniejszania się średnicy rolki sterownik zwiększa moment hamowania, aby utrzymać stałe napięcie wstęgi. Hamulce magnetyczno-cząstkowe zapewniają płynną, bezstopniową regulację naprężenia i są szeroko stosowane w zastosowaniach odwijania od lekkich do średnich.
• Napęd serwosilnika: W konfiguracjach odwijania z napędem serwomotor napędza wał odwijania w kierunku odwijania, aktywnie kontrolując moment obrotowy, a tym samym napięcie. Systemy z serwonapędem szybciej reagują na zakłócenia napięcia i są stosowane w zastosowaniach wymagających dużej prędkości i precyzji, takich jak elastyczna elektronika i opakowania farmaceutyczne.
• Informacje zwrotne od ogniwa obciążnikowego (przetwornika siły): Ogniwa obciążnikowe zamontowane na rolce tancerskiej lub na stałych rolkach napinających mierzą rzeczywiste napięcie wstęgi w czasie rzeczywistym. Sygnał napięcia jest przesyłany z powrotem do sterownika hamulca lub napędu, który reguluje wyjściowy moment obrotowy w celu utrzymania wartości zadanej. Systemy ogniw obciążnikowych osiągają dokładność kontroli napięcia wynoszącą ±1–3% wartości zadanej w stabilnych warunkach.
• System rolek tancerskich: Obciążony lub obciążony pneumatycznie, swobodnie pływający wałek spoczywa na wstędze pomiędzy odwinięciem a pierwszym dolnym dociskiem. Pozycja tancerza odzwierciedla równowagę pomiędzy podażą materiałów i zapotrzebowaniem na proces. Czujnik położenia monitoruje lokalizację tancerki i sygnalizuje kontrolerowi napięcia, aby odpowiednio przyspieszył lub spowolnił odwijanie, zapewniając nieodłączne buforowanie napięcia o niskiej częstotliwości.

System nawigacji internetowej

Rolki macierzyste nigdy nie są nawijane z idealną równomiernością poprzeczną — przemieszczanie się krawędzi, teleskopowanie rdzenia i zmiany szerokości materiału powodują boczne znoszenie wstęgi podczas jej rozwijania. System prowadzenia wstęgi koryguje ten problem poprzez wykrywanie krawędzi wstęgi lub położenia linii środkowej i przesuwanie stojaka odwijającego lub rolki sterującej w celu ponownego wyśrodkowania wstęgi. Czujniki krawędzi wykorzystujące technologię ultradźwiękową, optyczną lub wykrywającą kontrast wykrywają położenie sieci z dokładnością do ±0,1–0,5 mm , siłowniki napędowe, które utrzymują rejestrację w całej rolce.

Mechanizm ładowania rolek

Bezpieczne i szybkie załadowanie ciężkiej rolki rodzicielskiej na wał odwijający jest krytycznym wymogiem operacyjnym. Mechanizmy ładowania rolek obejmują proste, ręczne systemy podnoszenia z punktami mocowania podnośnika na ramie, poprzez hydrauliczne lub elektryczne stoły podnośne, które podnoszą rolkę na wysokość wału bez ręcznego podnoszenia, po w pełni automatyczne zmieniacze rolek, które pobierają nowe rolki z kołysek podłogowych i umieszczają je na wale pod kontrolą maszyny. Wybór mechanizmu ładującego zależy od wagi rolki, częstotliwości przezbrojeń i dostępnej liczby operatorów.

Rodzaje odwijarek obrotowych: konfiguracja z pojedynczą stacją a konfiguracja z głowicą rewolwerową

Odwijaki obrotowe są dostępne w dwóch podstawowych konfiguracjach, które różnią się podejściem do zmiany rolek — przejściem z jednej wyczerpanej rolki na następną.

Odwijak jednostanowiskowy (jednopozycyjny).

Najprostsza konfiguracja mieści jedną rolkę na raz. Kiedy rolka się wyczerpie, linia musi się zatrzymać, pusty rdzeń zostanie usunięty, załadowana zostanie nowa rolka, a wstęga zostanie ręcznie lub półautomatycznie przewleczona przez maszynę przed wznowieniem produkcji. Odwijaki jednostanowiskowe są tańsze, prostsze w utrzymaniu i odpowiednie do operacji, w których czas zmiany rolki jest akceptowalny w stosunku do długości serii produkcyjnej – zazwyczaj na liniach o wolniejszych prędkościach, w przypadku przetwarzania w krótkich seriach lub materiałów zbyt delikatnych do łączenia w biegu.

Odwijak rewolwerowy (dupleksowy lub wieloszpulowy).

Odwijak rewolwerowy utrzymuje dwie lub więcej pozycji rolek na obrotowym ramieniu lub karuzeli. Podczas rozwijania aktywnej rolki następna rolka jest wstępnie ładowana i przygotowywana w pozycji gotowości. Gdy aktywna rolka zbliża się do wyczerpania, głowica obraca się, aby ustawić nową rolkę w pozycji aktywnej i wykonuje się automatyczne lub półautomatyczne łączenie — łącząc koniec wygasającej wstęgi z przednią krawędzią nowej rolki bez zatrzymywania linii.

Odwijaki rewolwerowe umożliwiają łączenie z zerową prędkością (wstęga zostaje na krótko zatrzymana w miejscu połączenia, podczas gdy żyłka biegnie od akumulatora) lub latające łączenie (połączenie wykonuje się przy pełnej prędkości obrotowej za pomocą zakładek samoprzylepnych na nowym rdzeniu rolki). Odwijaki z latającą głowicą splatającą są niezbędne w szybkich liniach do produkcji papieru, folii i opakowań elastycznych, gdzie każde zatrzymanie powoduje powstawanie złomu i zakłóca dalsze procesy, które nie tolerują przerw.

Kluczowe dane techniczne odwijarki obrotowej

Przy określaniu odwijarki obrotowej do konkretnego zastosowania należy zdefiniować następujące parametry, aby upewnić się, że maszyna jest prawidłowo dobrana i skonfigurowana:

Branże i zastosowania, w których odwijaki obrotowe są niezbędne

Odwijaki obrotowe są obecne wszędzie tam, gdzie zwinięta rolka materiału jest punktem wyjścia do ciągłego procesu produkcyjnego lub przetwarzania. Zakres branż i konkretnych zastosowań jest szeroki:

• Produkcja papieru i bibuły: Odwijanie macierzystych rolek papieru do cięcia wzdłużnego, arkuszowania, drukowania, powlekania, laminowania i przetwarzania bibułki. Rolki papieru macierzystego mogą ważyć kilka ton i mieć średnicę przekraczającą 2500 mm, co wymaga wytrzymałej konstrukcji ramy i kontroli naprężenia o wysokim momencie obrotowym.
• Elastyczne opakowanie: Podawanie folii z tworzywa sztucznego, folii aluminiowej, papieru i laminatów do maszyn do produkcji torebek, linii formowania, napełniania i zgrzewania oraz stanowisk powlekania. Elastyczne linie pakujące wymagają precyzyjnej kontroli naprężenia, aby zapobiec rozciąganiu folii, które mogłoby powodować błędy pasowania w druku wielokolorowym.
• Drukowanie i konwertowanie etykiet: Odwijanie etykiet, podkładu zabezpieczającego i zadrukowanych wstęg etykiet do prasy etykietowej i linii wykańczających. Szybkie przetwarzanie etykiet wymaga szybkiej kontroli naprężenia i precyzyjnego prowadzenia wstęgi w celu zapewnienia dokładności pasowania od krawędzi do krawędzi ±0,1–0,2 mm .
• Produkcja włóknin i tekstyliów: Zasilanie rolek spunbond, Meltblown i tkanin w linie do laminowania, cięcia i przetwarzania produktów higienicznych, tekstyliów medycznych i geotekstyliów. Włókniny są rozciągliwe i wymagają delikatnej kontroli naprężenia, aby zapobiec zniekształceniom.
• Produkcja akumulatorów i elektroniki: Odwijanie folii elektrodowych, separatorów i rolek odbierających prąd do montażu ogniw akumulatorów litowo-jonowych. Te ultracienkie, delikatne materiały wymagają wyjątkowo precyzyjnej kontroli napięcia – często wewnątrz ±1 N — i obsługa wolna od zanieczyszczeń.
• Tektura falista i karton: Sekcje pojedynczej i podwójnej podkładki linii tektury falistej wykorzystują obrotowe odwijaki do podawania tektury liniowej i średnich rolek z dużą prędkością i stałym napięciem, aby zachować odpowiednią grubość i jakość połączenia w gotowej tekturze.

Odwijak obrotowy a stojak statyczny do odwijania: kluczowe różnice

Statyczny stojak odwijający — najprostsza forma uchwytu rolki — podtrzymuje rolkę na osi i umożliwia jej swobodne obracanie się podczas odciągania wstęgi za pomocą napędu znajdującego się dalej. Chociaż stojak statyczny jest wystarczający do zastosowań z bardzo małą prędkością lub niskim napięciem, nie zapewnia kontroli naprężenia i nie nadaje się do żadnego procesu wymagającego stałego naprężenia wstęgi, kontrolowanego zwalniania lub pracy z dużą prędkością.

Typowe problemy przy odwijaniu obrotowym i sposoby ich zapobiegania

Problemy z wydajnością odwijarki obrotowej zwykle wynikają z niewielkiego zestawu powtarzających się przyczyn. Proaktywne rozwiązywanie problemów poprzez konfigurację i konserwację maszyny zapobiega większości pęknięć wstęgi, zaburzeń naprężenia i błędów rejestracji w dalszych procesach.

Zmiany napięcia i przerwy w sieci

Skoki naprężenia podczas przyspieszania lub zwalniania oraz postępujący wzrost naprężenia w miarę zmniejszania się średnicy rolki są głównymi przyczynami pękania wstęgi. Środki zapobiegawcze obejmują sprawdzenie, czy kompensacja naprężenia stożkowego systemu kontroli naprężenia jest prawidłowo skalibrowana pod kątem modułu materiału, sprawdzenie, czy ciśnienie powietrza w rolce tancerskiej lub zerowanie ogniwa obciążnikowego mieści się w specyfikacji oraz potwierdzenie, że hamulec lub napęd reaguje w zakresie stałej czasowej wymaganej dla używanej prędkości linii.

Dryf sieci i uszkodzenie krawędzi

Poprzeczne nanoszenie wstęgi powoduje, że krawędzie stykają się ze strukturą maszyny, powodując uszkodzenie krawędzi, powstawanie pyłu i błędy rejestracji. Systemy prowadnic sieciowych wymagają kontroli kalibracji czujnika przy każdej zmianie rolki, aby potwierdzić, że punkt odniesienia prowadnicy odpowiada rzeczywistej wymaganej linii środkowej lub pozycji krawędzi. Mimośrodowość rolki — gdy rdzeń rolki nie jest koncentryczny ze średnicą zewnętrzną nawiniętej rolki — powoduje okresowe oscylacje boczne, które mogą przekraczać szerokość pasma korekcji prowadnicy wstęgi, powodując sporadyczne dryfty, których prowadnica nie jest w stanie w pełni stłumić.

Obrażenia podczas ładowania rolki

Nieprawidłowe ładowanie rolek — zwłaszcza rolek załadowanych niecentrycznie lub przy niecałkowicie załączonym uchwycie — powoduje ugięcie wału pod obciążeniem, nierówny rozkład naprężenia na szerokości wstęgi i potencjalny spadek rolki przy prędkości. Podpory zabezpieczające typu zaciskowego z pozytywnym potwierdzeniem załączenia (takie jak czujnik zbliżeniowy weryfikujący wysunięcie uchwytu) znacznie zmniejszają to ryzyko w środowiskach produkcyjnych charakteryzujących się dużą szybkością.

Rutynowa konserwacja zapewniająca niezawodne działanie odwijarki obrotowej

Odwijaki obrotowe są wytrzymałe mechanicznie, ale wymagają regularnej konserwacji, aby zapewnić dokładną kontrolę naprężenia i prowadzenie wstęgi przez cały okres ich użytkowania.

1. Serwis hamulców i hamulców magnetycznych: Hamulce magnetyczno-cząsteczkowe wymagają corocznej wymiany płynu 1000–2000 godzin pracy lub w odstępach określonych przez producenta. Zdegradowany płyn hamulcowy wytwarza nierówny moment obrotowy, co bezpośrednio powoduje zmiany napięcia.
2. Kalibracja ogniwa obciążnikowego: Sprawdzaj kalibrację zera i zakresu ogniwa obciążnikowego co miesiąc lub z częstotliwością określoną w dokumentacji maszyny. Dryft kalibracyjny w ogniwach obciążnikowych powoduje systematyczne przesunięcie napięcia, które kumuluje się w czasie.
3. Kontrola uchwytu i trzpienia rozprężnego: Co kwartał sprawdzaj segmenty uchwytu i mechanizmy uruchamiające pod kątem zużycia, zarysowań i zanieczyszczeń. Zużyte segmenty uchwytu zmniejszają siłę uchwytu na rdzeniu, zwiększając ryzyko poślizgu rdzenia przy dużej prędkości.
4. Kontrola łożysk i smarowanie: Łożyska wału odwijającego przenoszą duże obciążenia promieniowe i osiowe wynikające z dużego ciężaru rolki i naprężenia wstęgi. Smaruj w określonych odstępach czasu i wymieniaj przy pierwszych oznakach hałasu, wibracji lub podwyższonej temperaturze roboczej — zazwyczaj powyżej 70°C na zewnętrznej powierzchni obudowy łożyska podczas biegu.
5. Czyszczenie czujnika przewodnika internetowego: Czujniki krawędzi i linii zbierają kurz i osady materiału, które pogarszają dokładność wykrywania. Oczyść powierzchnie czujników przy każdej wymianie rolki i sprawdź reakcję korekcyjną systemu prowadnic za pomocą przesunięcia testowego, aby potwierdzić pełne działanie.
6. Kontrola ramy i elementów złącznych: Co roku sprawdzaj spoiny konstrukcyjne i łączniki montażowe pod kątem pęknięć zmęczeniowych — szczególnie w obszarach narażonych na duże naprężenia, takich jak punkty mocowania wspornika szpuli, gdzie dynamiczny ciężar rolki i obciążenia rozciągające przenoszone są na konstrukcję ramy.
